产品概述

是德科技P9336A Streamline系列USB I/Q任意波形发生器，提供卓越的射频信号生成性能。其紧凑的USB接口设计便于系统集成，支持高精度I/Q调制，广泛适用于通信、雷达及电子测试领域的研发与生产应用。

突出

Keysight P9336A 任意波形发生器 （AWG） 是是德科技 Streamline 系列的成员，可在截止日期、生产力、预算和工作台空间之间取得平衡。通过利用准确且可重复的测量、自动化代码功能以及一致、直观的用户体验，您可以自信地完成产品开发生命周期的每个阶段。

这些仪器提供全面的是德科技服务，包括校准、教育和咨询，将帮助您加快技术采用并降低成本。Keysight P9336A AWG 提供多个独立或同步的信号输出，具有卓越的性能。

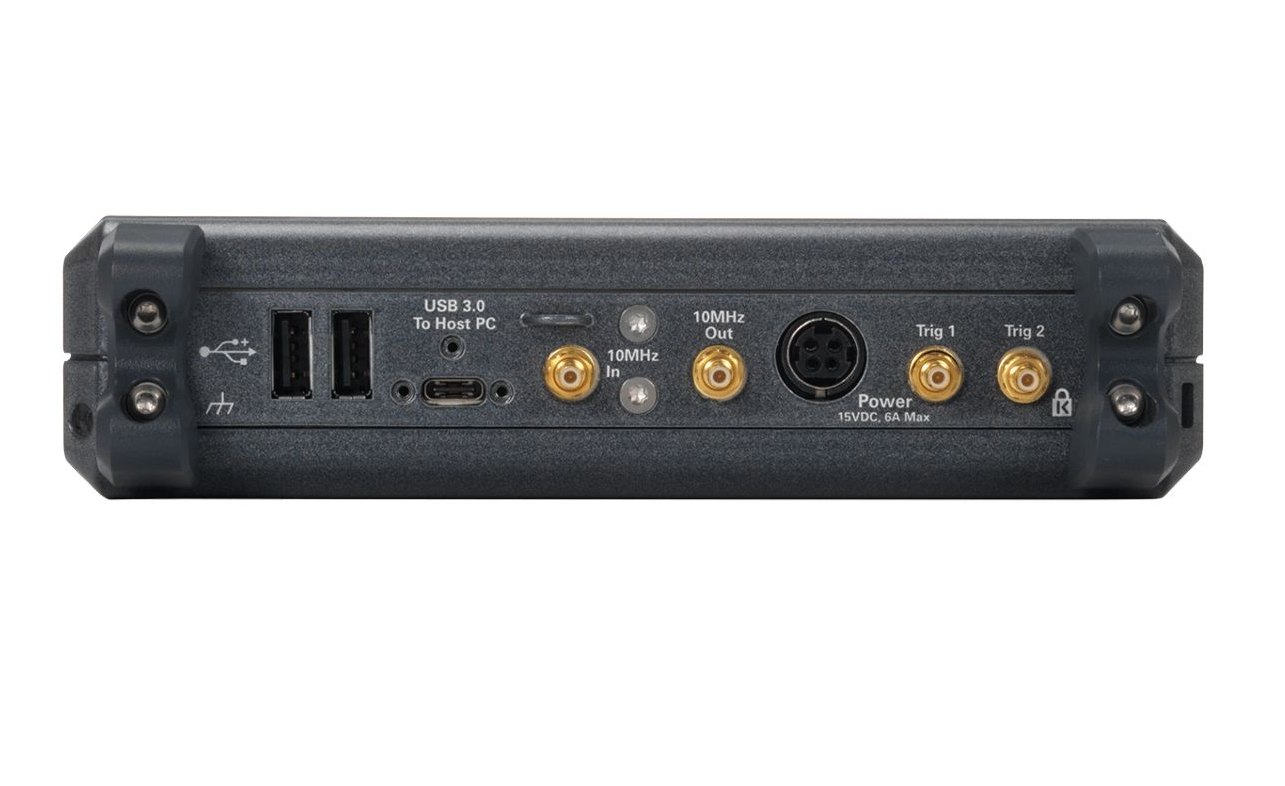

带 USB 3.0 输入的紧凑格式

三个带 SMB 连接器的差分或单端信号通道

16 位幅度分辨率

每通道高达 540 MHz 带宽（1080 MHz I/Q 调制带宽）

每通道偏斜、增益和失调控制

前面板触发器和标记

是德科技独有的 Trueform 波形生成

简单易用的软前面板

应用：

紧凑的外形使其成为在研发中创建复杂波形的理想选择。

用于宽带通信系统的数字调制波形以及用于雷达和卫星测试的高分辨率波形。

使用是德科技软件应用工具（例如 PathWave Signal Generation （Signal Studio））可以轻松生成行业标准无线波形

用户可以使用 MATLAB、电子表格或自定义工具生成自己的波形。

AWG 提供符合 IVI 标准的驱动程序，用于与多个应用程序开发环境集成。

数据表

是德科技 Streamline 系列：小封装中的卓越性能

Keysight P9336A 任意波形发生器 （AWG） 是是德科技 Streamline 系列的成员，可在截止日期、生产力、预算和工作台空间之间取得平衡。

通过利用准确且可重复的测量、自动化代码功能以及一致、直观的用户体验，您可以自信地完成产品开发生命周期的每个阶段。

这些仪器提供全面的是德科技服务，包括校准、教育和咨询，可增强您的解决方案，帮助您加快技术采用并降低成本。

Keysight P9336A AWG 提供多个独立或同步的信号输出，具有卓越的性能。

紧凑的外形使其成为在研发中创建复杂波形的理想选择。它可以为宽带通信系统提供数字调制波形，为雷达和卫星测试提供高分辨率波形。

使用 Signal Studio 或 Waveform Creator 等是德科技软件应用工具可以轻松生成 AWG 的行业标准波形。除了这些工具之外，用户还可以使用 MATLAB 或自定义工具生成自己的波形。AWG 提供符合 IVI 标准的驱动程序，用于与多个应用程序开发环境集成。

应用

生成具有同步包络跟踪信号的宽带宽基带 I/Q 通信信号

用于量子计算的高带宽、小样本量控制信号

DOCSIS上行信号

卫星和雷达信号

通用、多通道任意波形生成

主要特点

带 USB 3.0 输入的紧凑格式

三个带 SMB 连接器的差分或单端信号通道

16 位幅度分辨率

每通道高达 540 MHz 带宽（1080 MHz I/Q 调制带宽）

通道偏斜、增益和偏移的每通道控制

高度灵活的波形定义和排序，具有高达 4 GB 的波形样本和波形排序存储器

每个通道最多 8 个标记信号

前面板触发器和标记

是德科技独有的 Trueform 波形生成

简单易用的软前面板

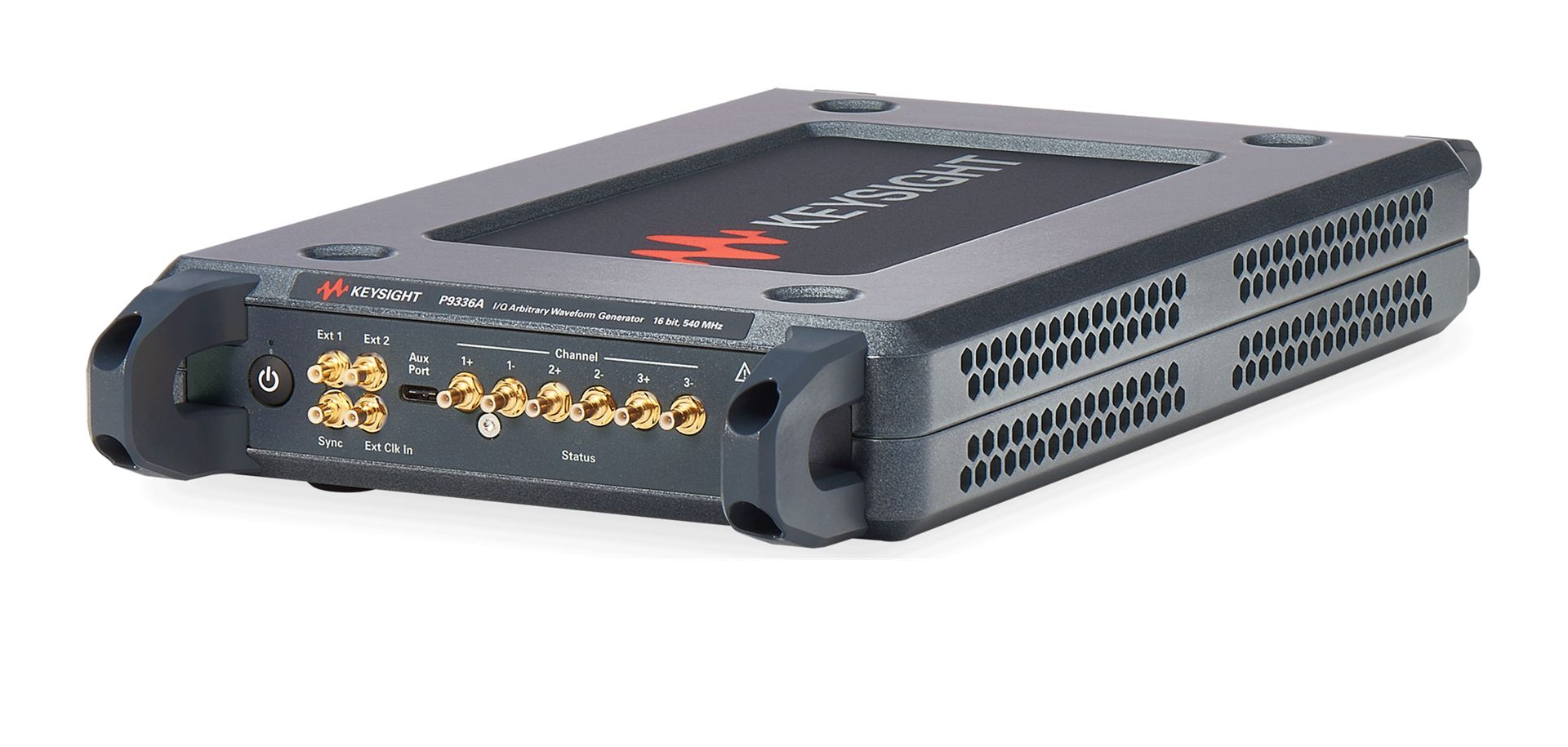

P9336A USB I/Q任意波形发生器

P9336A AWG 为创建复杂宽带波形提供了卓越的性能。多个 540 MHz 带宽通道，分辨率为 16 位，最高可达

1.28 GSa/s采样率在单插槽PXIe仪器中提供。这使得AWG能够生成具有低误差矢量幅度（EVM）的宽带宽信号，

使其成为为无线通信、雷达和卫星创建基带波形的理想选择。AWG 还可以与宽带 I/Q 上变频器/调制器结合使用，从而在射频频率下实现 1 GHz 的调制带宽，用于为现代数字通信无线电设计的芯片组的功能测试中使用的信号仿真。

AWG包括高级排序和触发模式，可用于创建复杂的波形和基于事件的信号模拟。除了仪器随附的驱动程序 API 外，AWG 还提供全面的软前面板 （SFP），使用户能够以交互方式控制模块，从而加快测试开发和调试速度。

卓越的信号质量

P9336A AWG 提供卓越的信号质量，这对于当今高级无线设计中可靠和可重复的测量至关重要。它具有 16 位分辨率，可在差分通道上生成 >67 dBc 的全带宽 SFDR（无谐波）。

可选幅度平坦度校正可用于实现 ±0.15 dB 的直流至 540 MHz 平坦度。校正后的相位平坦度为 ±1 度，也从直流到 540 MHz。这导致EVM低至75 m% RMS（20 MHz带宽LTE-A信号）。

单个通道功能

AWG 提供三个标量通道，具有 SMB 连接和高达 540 MHz 的带宽。每个通道都采用高分辨率DAC，可以驱动单端和平衡设计。I/Q通道（通道1和2）不放大，为差分信号提供高达2 Vp-p的输出范围（单端信号为1 Vp-p）。

可以向每个通道添加 -0.3 至 +0.8 V 的共模失调。第三个通道确实包括一个放大器，其差分信号的输出范围为3.4 Vp-p（单端信号为1.7 Vp-p），共模失调为±1.2 V。所有单端通道的标称输出阻抗均为 50 欧姆（100 欧姆差分）。

每个通道都有自己的波形定序器，可以独立运行。这些通道还可以与 <20 ps（通道 1 和 2）的典型通道间对齐同步，并且单个通道可以以 0.001 ps 的分辨率进行调整。

当用于 I/Q 应用时，通道间延迟可用于补偿调制器行为，从而改善通道匹配，从而获得更好的测试信号 EVM。

此外，第三同步通道可用作非常精确的标记输出或第三信号，例如同步包络跟踪信号。
