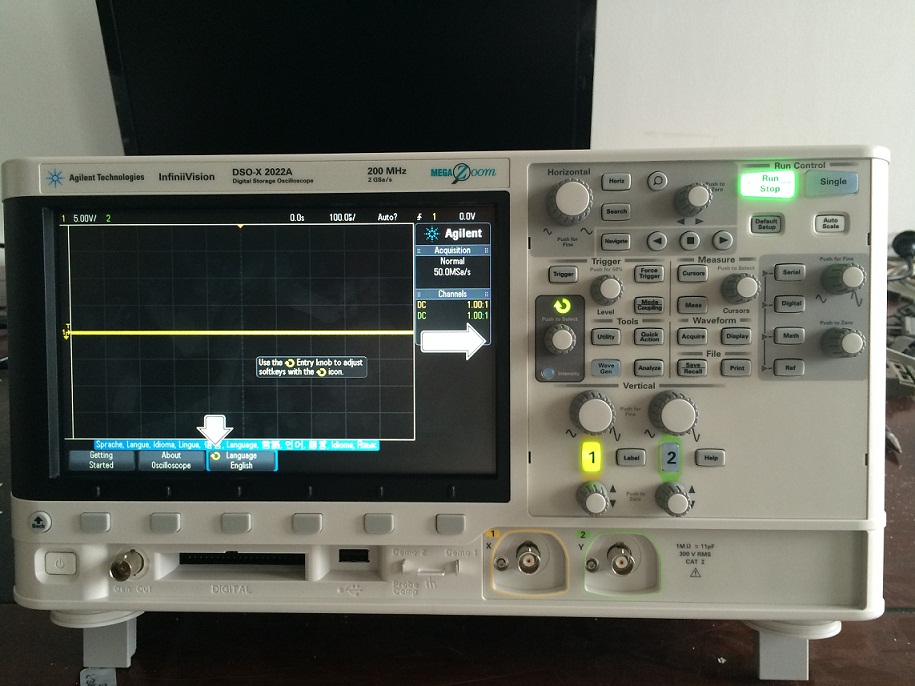

• Agilent DSOX2022A 200MHZ 双通道示波器
产品介绍
资料下载
相关产品


主要特性与技术指标

200 MHz、2 通道

显示屏：8.5 英寸 WVGA 显示屏

高达 50,000 个波形/秒的最快更新速率

存储器：100 kpts

三合一仪器可以提供更多功能：

集成逻辑分析仪（MSO、可选、可通过 DSOX2MSO 升级）

独有的内置 20 MHz 函数发生器： WaveGen

可升级性：可在购买后添加带宽、数字通道或 WaveGen

分段存储器

模板测试

2000 X 系列示波器选型表

InfiniiVision 2000 X 系列示波器选型 2000 X 系列示波器选型表

型号

DSOX2002A

DSOX2004A

DSOX2012A

DSOX2014A

DSOX2022A

DSOX2024A



MSOX2002A

MSOX2004A

MSOX2012A

MSOX2014A

MSOX2022A

MSOX2024A



带宽(可升级)

70 MHz

100 MHz

200 MHz



模拟通道

2

4

2

4

2

4



数字通道(MSO)

8 个集成数字通道(可选)

产品系列

InfiniiVision 2000 X 系列

InfiniiVision 3000 X 系列



模拟通道

2和4个模拟通道

带宽(可升级)

70、100、200 MHz

100、200、350、500 MHz

采样率

1 GSa/s, 通道全开 2 GSa/s, 半通道交叉模式

2 GSa/s, 通道全开 4 GSa/s, 半通道交叉模式

存储器深度

100 kpts

2 Mpts标配, 4 Mpts可选 (选件DSOX3MemUp)

波形更新速率

50,000个波形/秒

1,000,000个波形/秒

数字通道数

MSO 型号标配 8通道 可通过DSOX2MSO升级

MSO型号标配16通道 可通过DSOX3MSO升级

WaveGen内置 20 MHz函数发生器

有(选件DSOX2WAVEGEN)

有(选件DSOX3WAVEGEN)

搜索和导航

无

有

串行协议分析

无

有(多个选件)

分段存储器

有(选件DSOX2SGM)

有(选件DSOX3SGM)

模板极限测试

有(选件DSOX2MASK)

有(选件DSOX3MASK)

AutoProbe接口

无

有
