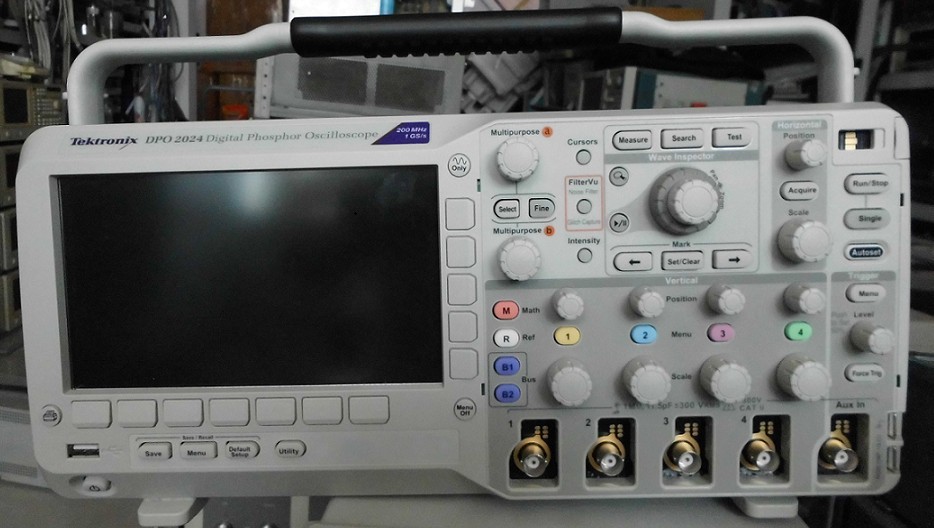

DPO2024是泰克(Tektronix)生产的混合信号示波器,拥有200MHz的带宽和1M的记录长度并且带4个模拟通道.

主要性能指标

200M带宽型号

4 条模拟通道

16 条数字通道(MSO 系列)

所有通道上1 GS/s 的采样率

所有通道上1 M 点的记录长度

5,000 wfm/s 的最大波形捕获速率 成 套高级触发

简便易用功能

Wave Inspector® 控制功能，轻松导航和自动搜索波形数据

FilterVuTM可变低通滤波器，可以去掉不想要的信号噪声，同 时捕获高频事件

29 种自动测量和FFT 分析，简化波形分析

TekVPI® 探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位

7 英寸(180 mm) TFT-LCD 宽屏彩色显示器

体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎 司(3.6 公斤)

连接能力

前面板上提供了USB 2.0 主机端口，迅速简便地存储数 据 后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge® 的打印机

选配10/100 以太网端口，用于联网和视频输 出端口，把示 波器显示画面导出到监视器或投影仪上

选配串行触发和分 析功能

I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自 动串行 触 发、 解码和搜索选项

混合信号设计和分析(MSO 系列)

自动触发、解码和搜索并行总线

多通道建立时间和保持时间触发
