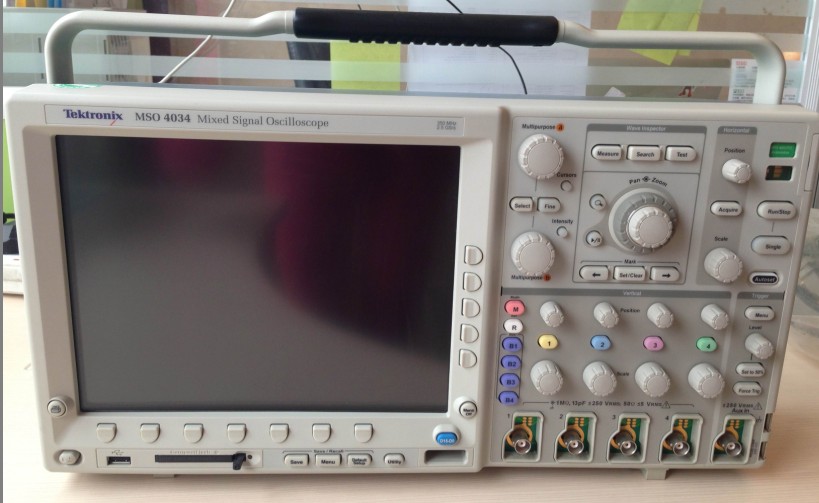

主要性能指标

350MHZ 带宽

4 通道数字荧光示波器

16条数字通道

高级触发套件

在所有通道上实现高达2.5GS/s

在所有通道上实现10M样点的记录长度

>50,000 wfm/s的最大波形捕获速率

所配探头： P6139A一只P6516 16通道逻辑探头一个逻辑探头配套工具箱(020-2662-xx)

       简便易用功能

Wave Inspector^®控制功能，轻松导航和自动搜索波形数据

29种自动测量、波形直方图和FFT分析，简化波形分析

TekVPI^®探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位

10.4 英寸(264 mm) XGA 彩色显示器

体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)

连接能力

前面板上提供了USB 2.0主机端口，后面板上有两个端口，迅速简便地存储数据、进行打印及连接USB键盘

后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge^®的打印机

集成10/100以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上

选配串行触发和分析功能

I²C, SPI, USB, CAN, LIN, FlexRay, RS-232/422/485/UART, 和 I²S/LJ/RJ/TDM 自动串行触发、解码和搜索选项

混合信号设计和分析(MSO系列)

并行自动触发、解码和搜索功能

每条通道独立设置门限

多通道建立时间和保持时间触发

MagniVu" 高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率
