产品概述

是德科技16861A便携式逻辑分析仪，配备34通道，提供业界领先的1GSa/s采样率和快速深存储器，确保在精确时序测量中捕获最长的数据流，为复杂的数字硬件调试提供强大支持。

突出

逻辑分析仪配置

34 通道，350MHz 状态，12.5GHz定时变焦，2.5 GHz 定时，2Mb深度标准

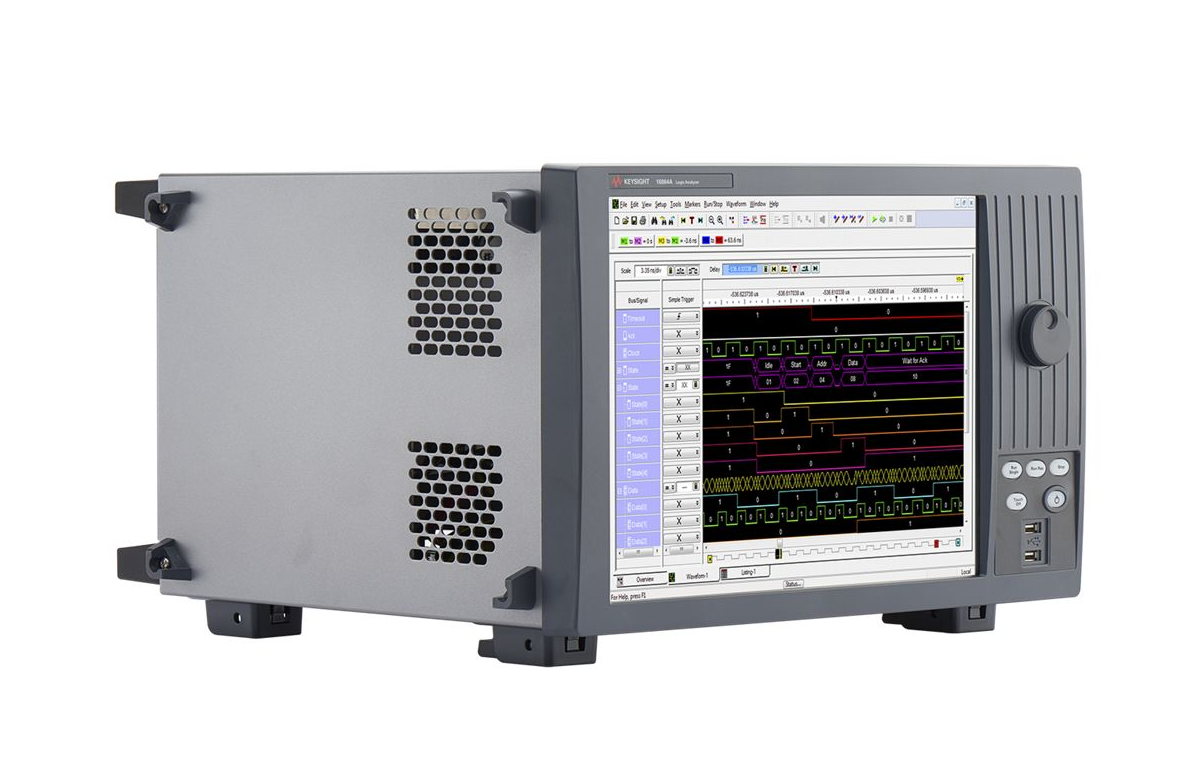

15 英寸（38.1 厘米）彩色触摸屏显示器，用于查看和快速导航大量信号和总线

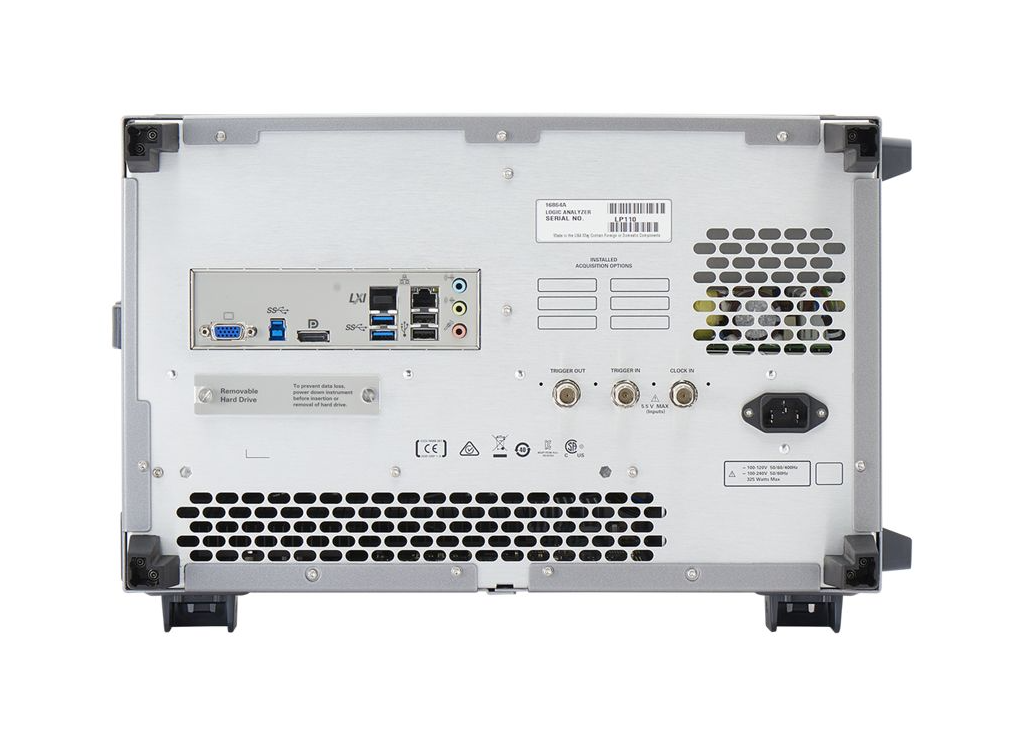

内置可移动 SSD 驱动器、USB 3.0 端口和 LAN，可快速传输数据和存储大量数据

1.4 GHz 触发定序器，确保捕获高速事件

时序分析（异步采样）

高达 2.5 GHz/5.0 GHz（全/半通道）时序，用于以高分辨率捕获信号活动

高达 128 Mb/256 Mb（全通道/半通道）深度内存，用于识别问题的根本原因和时间相距甚远的症状

12.5 GHz （80 ps） 定时变焦，256K 内存深度，用于分析高分辨率触发事件

状态分析（同步采样）

状态数据速率高达 1.4 Gb/s，状态时钟速率高达 700 MHz，用于高速数据采集

自动阈值/样品位置设置，用于在高速总线上进行精确测量

所有通道上同时显示眼图，用于快速识别问题信号

配置注意事项（探头和其他软件单独订购）

从各种单端和差分通用和特定应用探头中进行选择。

添加应用软件以获得洞察力，以调试、分析和优化系统运行。

购买您当前所需的速度和内存深度功能，并随着需求的变化进行升级。使用 16861AU 升级现有 16861A。

包括键盘、鼠标、配件包和电源线。

选项

16861A-004 将采集内存深度增加到 4 Mb

16861A-008 将采集内存深度增加到 8 Mb

16861A-016 将采集内存深度增加到 16 Mb

16861A-032 将采集内存深度增加到 32 Mb

16861A-064 将采集内存深度增加到 64 Mb

16861A-128 将采集内存深度增加到 128 Mb

16861A-700型 将最大状态速度提高到 700 MHz，1.4 GSa/s

16861A-A6J型 符合 ANSI Z540 标准的校准

E5869A型 额外的可拆卸 Windows 10 SSD，用于 1686x 逻辑分析仪和 M910 主板

E5380B 探头，34 通道单端 Mictor 连接器，连接到 90 针 LA 电缆

E5381B 探头，17 通道差分飞线，连接到 90 针逻辑分析仪电缆

E5382B 探头，17 通道单端飞线，连接到 90 针逻辑分析仪电缆

E5405B 探头，17 通道，软触 pro，差分，连接到 90 针 LA 电缆

U4201A 用于单个探头的逻辑分析仪电缆

E5847A型 探头，46 通道 SE ZIF，用于 DDR3 X4/X8 DRAM 数据 BGA 探头，连接到 90 针 LA 电缆

U4203A 探头，34 通道，飞线，单端，160 针直连

U4204A型 探头，34 通道，Soft Touch Pro，单端，160 针直连

U4205A 探头，34 通道，Mictor，单端，160 针直连
