产品概述

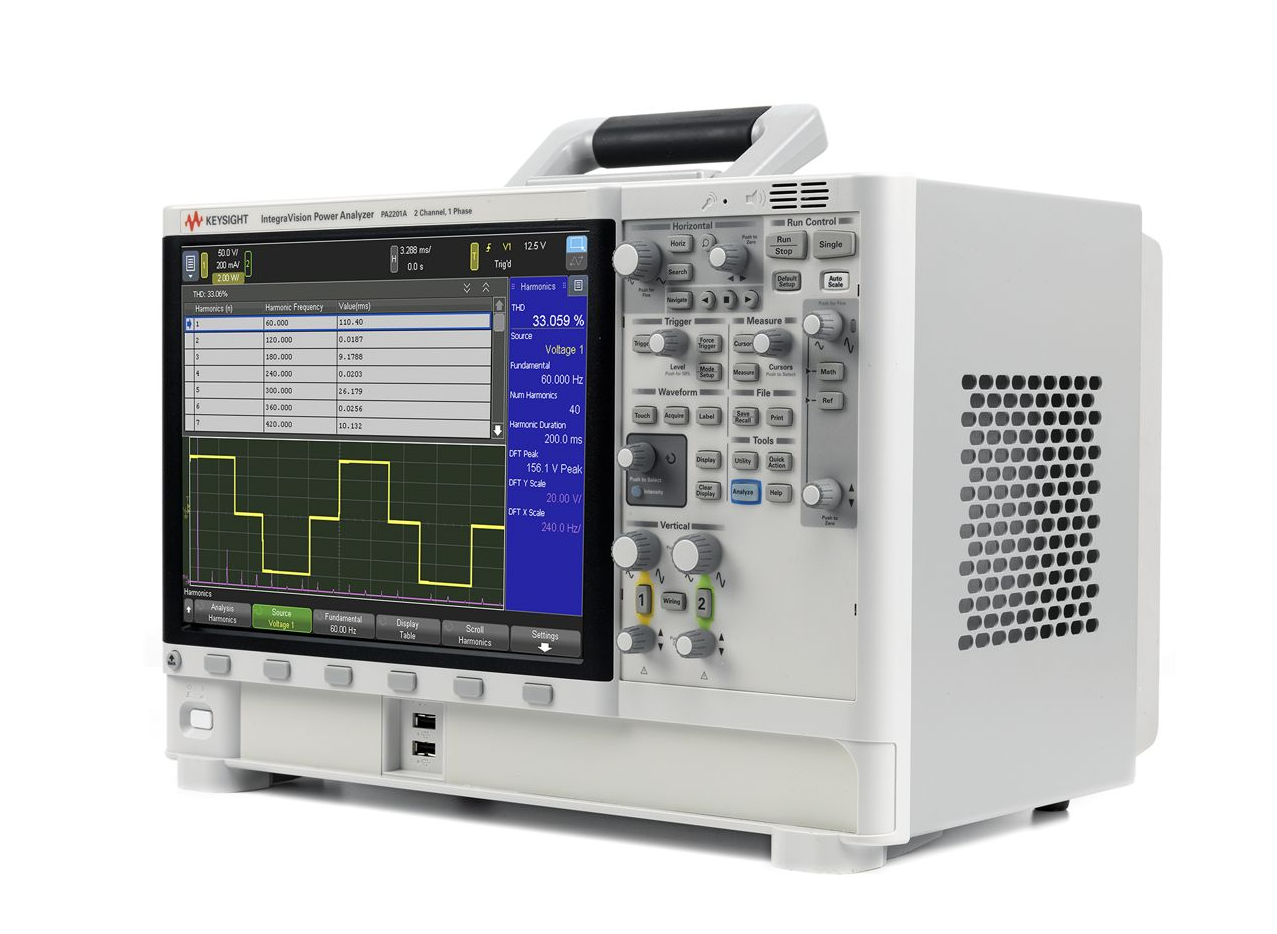

是德科技PA2201A IntegraVision功率分析仪提供双通道单相交流电测量。它集示波器、数字万用表和功率分析仪于一体，具备高精度和实时波形显示功能，适用于电源、逆变器和电子产品的能效测试与研发验证。

功能

实现更好的功率分析仪精度。

通过广泛的隔离输入的灵活性来应对多种测试场景。

使用高速数字化仪可视化瞬态、浪涌电流和状态变化。

分析时域和频域中的电压、电流和功率。

12.1 英寸触摸屏。

数据表

IntegraVision PA2200 系列

功率分析仪

PA2201A 2 通道

PA2203A 4通道

看到它，测量它，证明它

Keysight IntegraVision 功率分析仪是精确功率测量和触摸驱动示波器可视化的直观组合。在单个仪器中，它提供了查看、测量和证明设计性能所需的动态视图。

使用一台仪器进行所有关键功率测量

实现功率分析仪的精度和示波器般的波形可视化，同时缩短设置时间

通过宽范围、隔离输入的灵活性解决多种测试场景

使用实时捕获电压、电流和功率的高速数字化仪可视化瞬态、浪涌电流和状态变化

分析时域和频域中的电压、电流和功率

• 通过带有触摸界面的 12.1 英寸/310 毫米高分辨率显示屏探索您的设计并获得新的见解

• 以最小深度的外形节省工作台空间。

目标：优化功率

在当今日益关注能源和电源效率的世界中，工程师面临着寻找各种可能的方法来降低电子电源转换系统（例如 AC/DC 电源、DC/DC 转换器、DC/AC 逆变器、太阳能逆变器、电池管理系统、电动汽车电源控制系统、卫星电源系统、 以及一般航空航天/国防应用）以及从交流线路获取电力的设备。为了实现节能设计，研发工程师需要进行测量，以确保他们的设计满足既定目标、高效运行并在瞬态条件下正常运行，而不会产生噪声或电能质量问题。

传统的功率测量仪器无法提供准确的动态测量或随时间变化的功率测量，示波器也不是为高精度测量功率而设计的。

当今工程师面临的与电源相关的严峻挑战

我们如何提高能量转换系统的效率和性能？

我们如何有效地利用太阳能逆变器等可再生能源？

在优化高效电源转换器时，我们如何看到渐进式改进？

我们如何实现稳定、可重复的功率和效率测量？

我们如何表征从睡眠模式切换到全功率模式的复杂电源系统的效率和性能？

我们如何表征功率转换系统在动态或瞬态条件下的性能？

Keysight IntegraVision 功率分析仪就是解决方案

Keysight IntegraVision 功率分析仪非常适合研发工程师，他们希望以交互式方式快速测量交流和直流功耗、功率转换效率、对激励的作响应以及频率、相位和谐波等常见交流功率参数，所有这些参数均具有 0.05% 的基本精度和 16 位分辨率。该功率分析仪使工程师能够以每秒 500 万个样本的数字化速度和 2.5 MHz 带宽表征高动态条件下的功耗。

洞察力 – 精确的功率测量和实时波形可视化可真正洞察能耗和性能。

熟悉度 – 由于基于熟悉的示波器使用模型的用户界面，您的学习曲线很短;如果可以使用示波器，则可以使用是德科技 IntegraVision 功率分析仪。

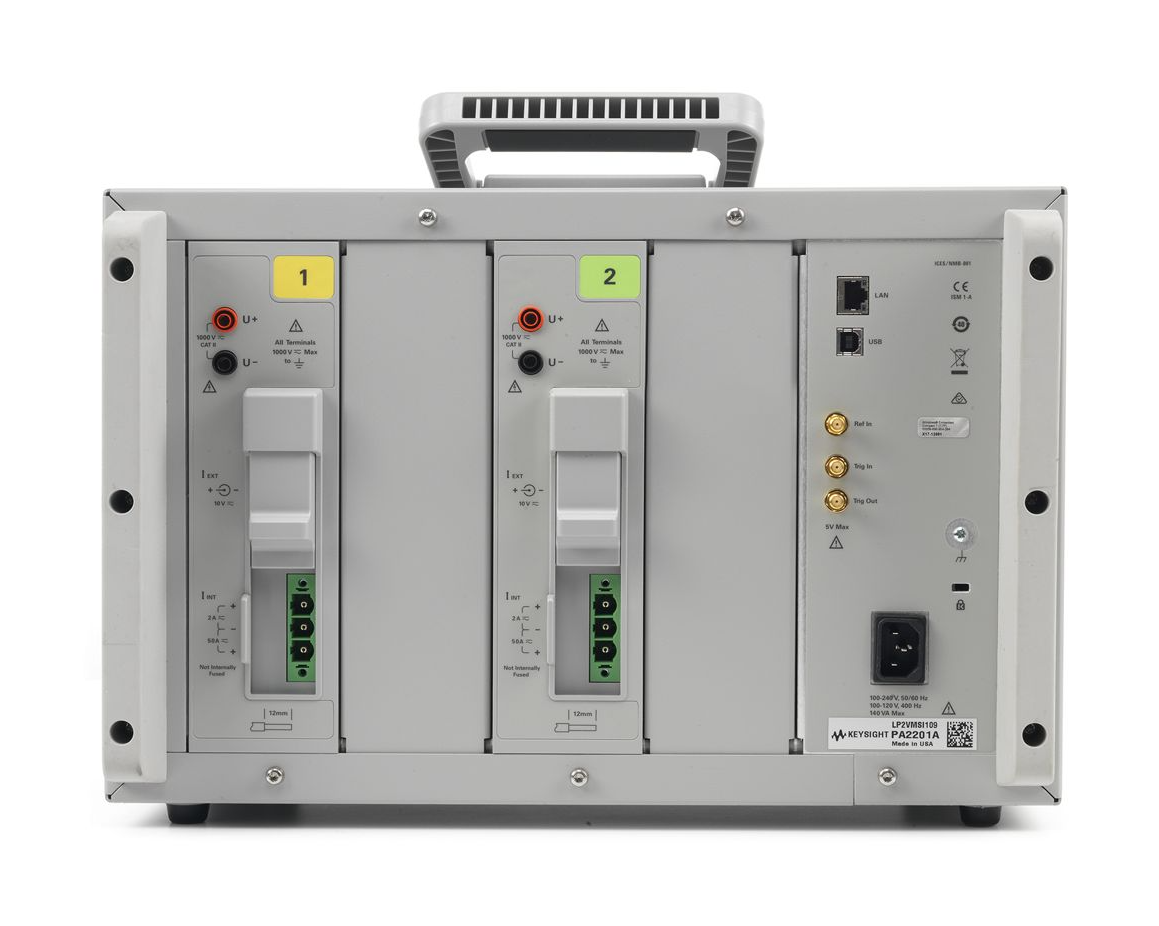

易于连接 – 所有输入都彼此隔离并与机箱接地隔离，无需差分探头或与浮动接地参考仪器相关的危险即可轻松连接。
