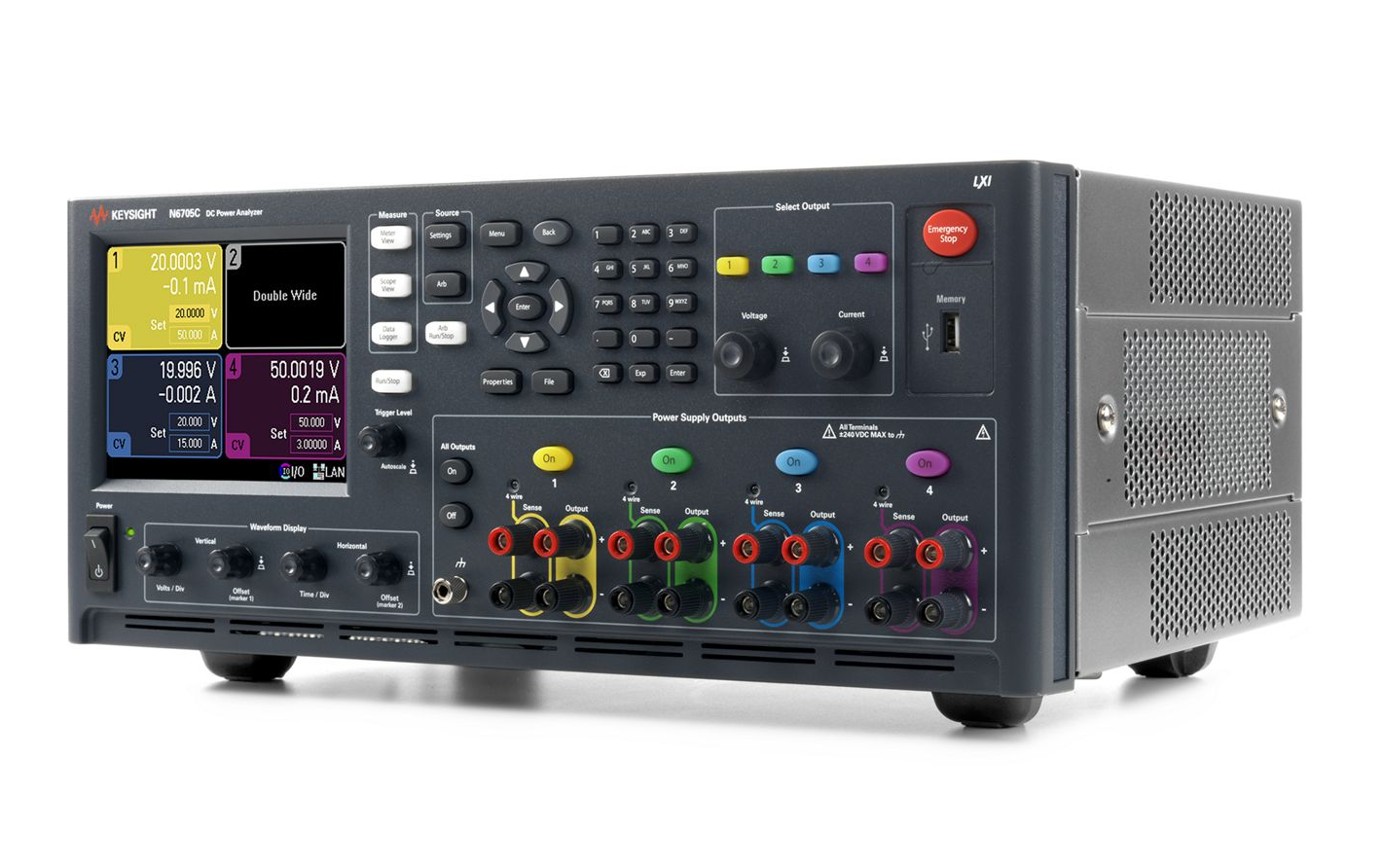

产品概述

N6715C直流功率分析仪采用模块化定制配置，最大功率600W。系统由N6705C主机与1-4个模块灵活组合，经全面测试后整机交付，为电源测试、器件验证及自动化测试提供高精度一体化解决方案。

突出

4 插槽主机可容纳高达 600 W 的总功率和多达 4 个模块。30多种直流电源模块可供选择（模块单独订购）

电压表精度：高达 0.025% + 50 μV，高达 18 位

电流表精度：高达 0.025% + 8 nA，高达 18 位

任意波形发生器功能：带宽高达 100 kHz，输出功率高达 500 W

范围功能：以高达 200 kHz、512 kpts、高达 18 位的电压和电流进行数字化

数据记录器功能：测量间隔为 20 μs 至 60 s，每个数据记录的最大读数为 500 M

4 GB 非易失性数据存储，用于数据日志、示波器迹线、仪器设置

N6715C 基本型号定制配置的直流功率分析仪

N6715C 直流功率分析仪是按订单生产的系统，作为经过全面测试和组装的直流功率分析仪发货。每个 N6715C 由一个 N6705C 主机（如下所述）加上 1 到 4 个直流电源模块和高达 600 W 的总直流电源模块输出功率组成。要指定要在 N6715C 中安装哪些模块，模块将作为 N6715C 的选件进行排序。

N6705C 节省时间

N6705C 直流电源分析仪集成了多达 4 个具有数字万用表、示波器、Arb 和数据记录器功能的高级电源，为将直流电压和电流输入和测量 DUT 提供了无与伦比的生产力提升。N6705C 无需收集多台设备并创建复杂的测试设置，包括传感器（例如电流探头和分流器）来测量进入 DUT 的电流。直流功率分析仪还无需开发和调试程序来控制一组仪器并进行有用的测量，因为所有功能和测量都可以在前面板上使用。为了获得更好的控制和分析功能，直流功率分析仪可以与 PathWave BenchVue 高级功率控制和分析软件一起使用。当需要自动化台架设置时，N6705C 可通过 GPIB、USB、LAN 进行完全编程，并且符合 LXI 标准。

N6705C 可根据您的需求进行定制

N6705C 提供灵活的配置，以满足您的电源和分析要求。N6705C 是一款 4 插槽主机，可容纳多达 4 个直流电源模块，总直流电源模块输出功率高达 600 W。这些模块是单独订购的。

N6705C 接受与 N6700 模块化电源系统相同的模块，有 30 多个模块可供选择。N6705C 的基本电源包括：50 W、100 W 和 300 W;高达 150 V，高达 50 A。N6705C 的高性能电源包括：50 W、100 W、300 W 和 500 W;高达 60 V，高达 50 A。N6705C 的精密源包括：50 W、100 W、300 W 和 500 W;高达 60 V，高达 50 A。N6705C 的源/测量单位包括：20 W;高达 20 V，高达 3 A。每个模块都包括内置电压表、电流表、示波器、任意波形发生器和数据记录器功能。

特征：

易于使用的研发工具，用于将直流电压和电流输入 DUT 并测量。

集成了多达 4 个电源、DMM、示波器、Arb 和数据记录器的功能。

无需编程即可访问所有功能;使用前面板控件或 14585A 控制和分析软件。

直观、专用的物理控制，用于常见功能。

大型彩色图形显示，便于查看复杂数据。

连接和控件以颜色编码到显示屏上，可实现快速、无差错的设置。

可通过标准 GPIB、LAN 和 USB 进行编程;符合 LXI 标准。

选项

PW9253A PathWave 高级电池测试和仿真

N6705C-AKY 删除USB接口

N6705C-RBP 嵌入式接线柱

型号 N6705C-055 删除数据记录器

PW9253A PathWave 高级电池测试和仿真

PW9252A PathWave 高级功率控制和分析
