产品概述

E5071C ENA 矢量网络分析仪（9 kHz - 20 GHz）以卓越精度、速度和动态范围成为元器件测试标杆。其增强型TDR选件可精准定位电缆与PCB中的故障，完美满足无线通信、航空航天及高速数字信号完整性分析的苛刻需求，是研发与制造的理想平台。

E5071C 是一款高性能矢量网络分析仪，频率覆盖9 kHz至20 GHz。它具备卓越的测试精度、速度和动态范围，并可选配增强TDR功能，用于精确的电缆、连接器及信号完整性分析，广泛适用于射频元器件研发、生产测试及高速数字领域。

E5071C矢量网络分析仪（9kHz-20GHz）以高精度和快速测试著称。可选增强TDR功能，精准分析电缆故障和信号完整性，满足射频元器件研发、生产及高速数字测试需求。

突出

由于设备特性分析需要更多的测量类型、更高的频率和更严格的公差，您需要适应当前情况并适应未来的新挑战。Keysight E5071C ENA 已停产，取而代之的是功能更强大的 ENA，以满足当前和未来的需求。单击下面的链接，查看我们最新的台式 ENA、PXI 和我们新的 Streamline 外形尺寸。

是德科技（Keysight Technologies）的E5071C ENA系列网络分析仪是一款高性能、中档次的矢量网络分析仪（VNA），以其出色的精度、速度和多功能性而享誉全球。它覆盖了从9 kHz到20 GHz的宽广频率范围，是射频（RF）和微波元器件设计与制造领域的标杆性测试仪器。

核心特性与优势

1. 卓越的测量性能：

高精度：极低的轨迹噪声和出色的温度稳定性，确保了测量结果的可靠性和可重复性。

宽动态范围：通常大于125 dB（典型值），能够同时精确测量极高损耗和极低损耗的器件，例如高性能滤波器。

快速测量速度：在2端口、201个点的情况下，扫描时间最快可达5.6毫秒，极大地提高了生产测试线上的吞吐量。

2. 增强的时域反射（TDR）测量功能（选件）：

E5071C可选配TDR功能，将其变为一个强大的时域分析工具。

通过阶跃或脉冲激励，TDR可以直观地将传输线的阻抗变化以距离函数的形式显示出来。这使得工程师能够轻松定位电缆组件、PCB传输线中的阻抗不连续点、短路、断路等故障，并进行精确的故障点定位（DTF）。

3. 灵活的平台与丰富的选件：

E5071C提供了一个高度模块化的平台。用户可以根据需要选配2端口、4端口或最多24个端口的测试仪，以满足多端口器件（如双工器、多路开关）的测试需求。

除了TDR，它还提供诸如高级校准（电子校准）、混频器/倍频器测试、增益压缩等多种测量应用选件，功能极其丰富。

4. 直观易用的操作体验：

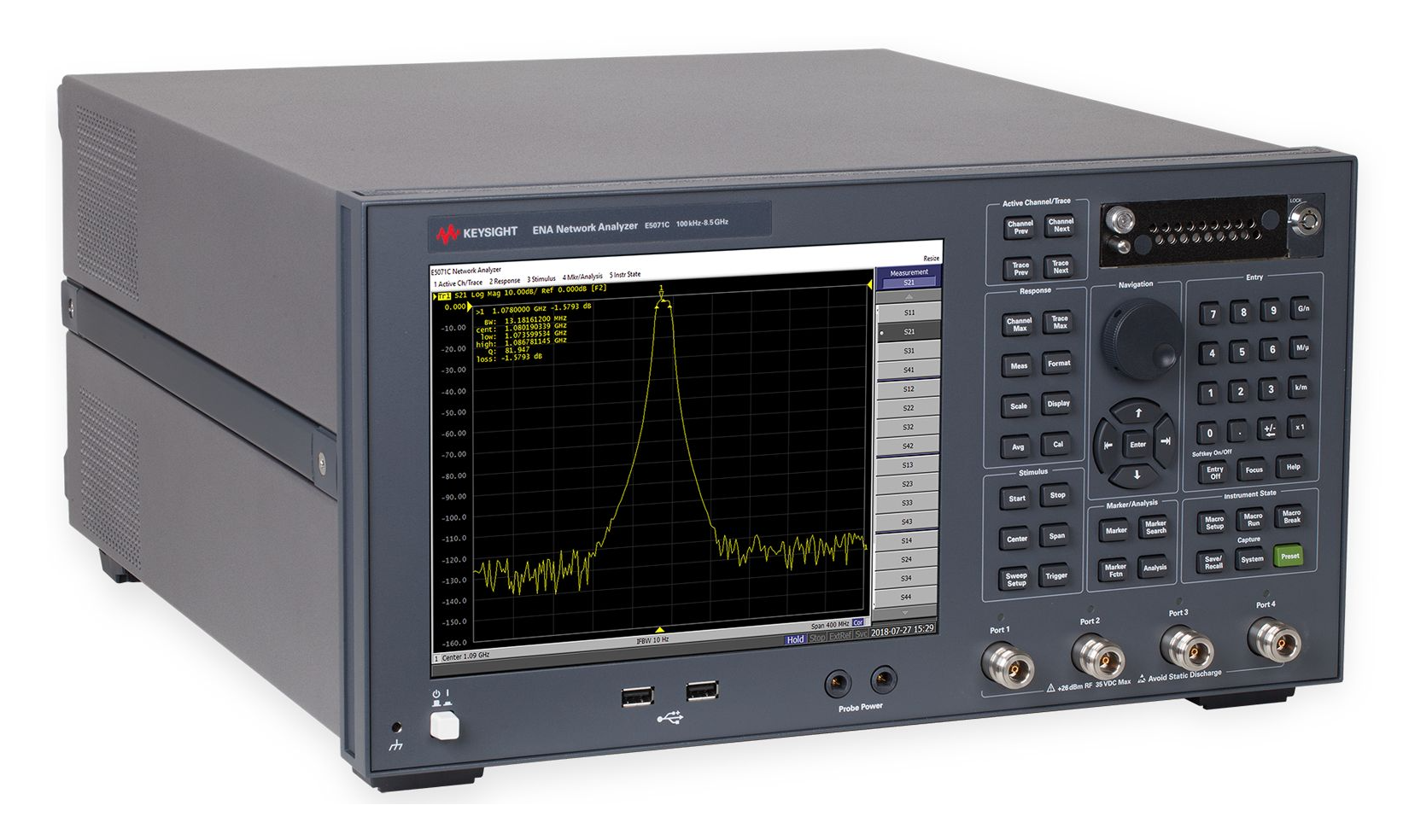

配备大型彩色触摸屏，用户界面直观，易于学习和操作。

内置帮助系统和自动设置功能，即使是新手也能快速完成基本测量。

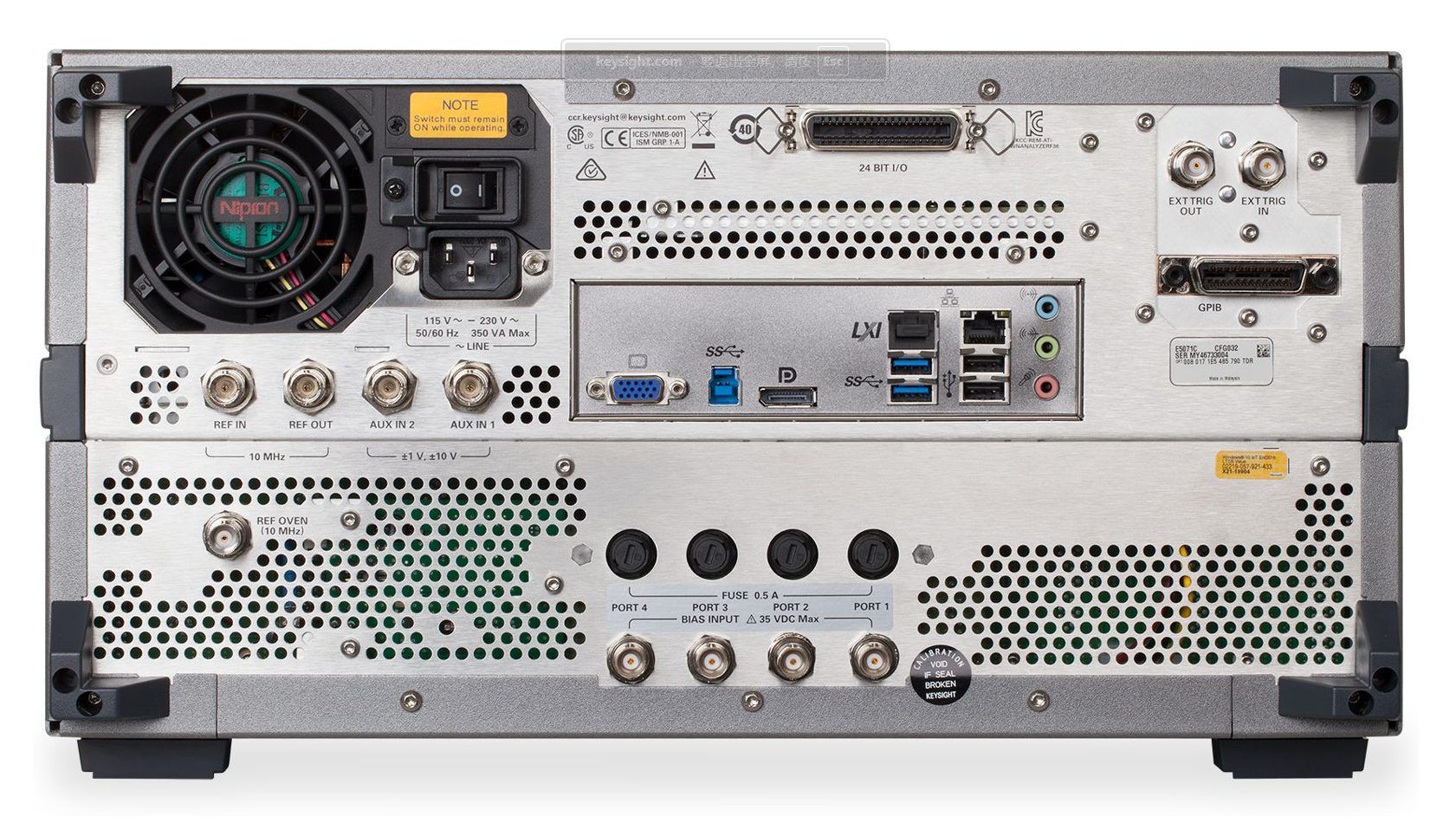

提供丰富的接口（如LAN, GPIB, USB），便于远程控制和自动化测试系统集成。

详细技术规格摘要

频率范围： 9 kHz 至 20 GHz（需配置20 GHz测试套件）

测量端口： 标准2端口，可扩展至4端口或更多（通过多端口测试模块）

动态范围： > 125 dB（典型值）

轨迹噪声： < 0.005 dB rms（在10 Hz中频带宽下）

测量速度： 最快5.6 ms（2端口，201点）

S参数测试： 全4 S参数测试（S11, S21, S12, S22）

显示： 大型XGA彩色触摸屏

核心应用领域

E5071C的应用几乎覆盖了所有需要高频电子测试的领域，主要包括：

1. 无线通信（RFIC/MMIC、基站组件）：

滤波器、双工器、功分器的S参数（插入损耗、回波损耗、隔离度）测试。

低噪声放大器（LNA）、功率放大器（PA） 的增益、线性度（P1dB, IP3）和噪声系数测试。

天线的驻波比（VSWR）、阻抗和辐射特性测试。

电缆、连接器的损耗和相位稳定性测试。

2. 航空航天与国防：

雷达系统组件的测试，如波导、移相器、限幅器。

卫星通信系统中上/下变频器和高频元器件的性能验证。

确保元器件在苛刻环境下的可靠性和一致性。

3. 计算机与数据通信：

高速数字电路的信号完整性（SI） 分析。利用其TDR功能，对主板、背板、电缆、连接器（如SFP+， QSFP-DD） 的传输线阻抗进行表征和故障排查，确保高速信号（如PCIe, USB, Ethernet）的传输质量。

4. 元器件制造与质量检验：

在生产线上进行100%测试，确保如电阻、电容、电感等无源元件以及各种有源器件符合规格。

由于其高速度和可靠性，是批量生产环境中质量控制的首选仪器。

5. 研究与教育：

在大学和研究院所中，用于微波电路设计、电磁场理论等课程的教学和前沿技术研究。

总结

是德科技E5071C ENA网络分析仪不仅仅是一台测试仪器，更是一个完整的射频微波测试解决方案平台。它完美地平衡了实验室级的高精度和生产级的高速度需求。其增强的TDR选件进一步扩展了其在时域和信号完整性分析方面的能力，使其成为从传统无线射频到现代高速数字设计领域工程师手中不可或缺的强大工具。尽管已有更新的型号（如E5080B）推出，E5071C因其成熟、稳定和卓越的性能，至今仍在全球范围内被广泛使用，是经得起时间考验的经典之作。
