产品概述

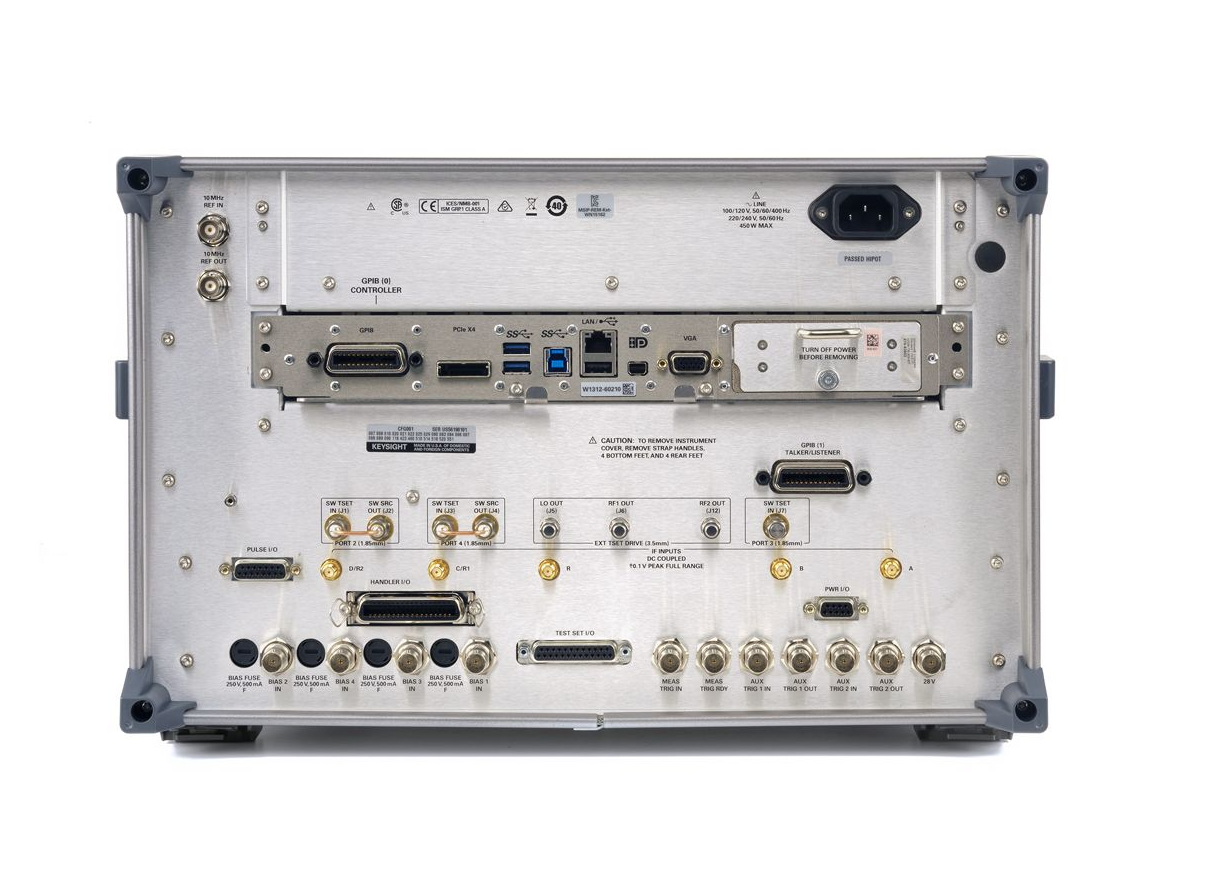

N5241B PNA-X微波网络分析仪，频率覆盖10 MHz至13.5 GHz，提供2或4端口及单/双源配置。集矢量网络分析、频谱分析、噪声系数测试等功能于一体，具备卓越的动态范围和测量精度，适用于有源/无源器件全面表征，满足高性能射频微波研发与制造测试需求。

突出

追求无与伦比的卓越

PNA-X 不仅仅是一个矢量网络分析仪，还是世界上最集成、最灵活的微波测试引擎，用于测量放大器、混频器和变频器等有源设备。硬件包括两个内部信号源、一个信号组合器、S参数和噪声接收器、脉冲调制器和发生器，以及一组交换机和射频接入点。这些硬件功能为各种线性和非线性测量提供了强大的内核，所有这些都通过一组连接到被测设备。

用一台 PNA-X 网络分析仪替换整个设备机架，简化您的测试系统。

通过最广泛的单连接测量应用缩短测试时间。

使用高级纠错准确测试线性和非线性器件表征。

从业界最广泛的测量应用中进行选择，以实现高级射频测试的速度、准确性和易用性。

使用多点触控显示屏和直观的用户界面加速洞察组件行为。

选项

硬件选项

编号 N5241B-201 2 端口，可配置测试装置

编号 N5241B-205 2 端口，可配置测试装置，偏置三通，低频扩展

编号 N5241B-217 2 端口、可配置测试装置、源衰减器、接收器衰减器

编号 N5241B-219 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通

编号 N5241B-222 2 端口、可配置测试装置、源衰减器、接收器衰减器、第二源、合路器、机械开关

编号 N5241B-224 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通、第二源、合路器、机械开关

编号 N5241B-401 4 端口，可配置测试装置，带第二个源

编号 N5241B-417 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器

编号 N5241B-419 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通

编号 N5241B-422 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、合路器、机械开关

编号 N5241B-423 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通、合路器、机械开关

编号 N5241B-425 4 端口、可配置测试装置、第二源、衰减器、合路器、机械开关、偏置三通、低频扩展

校准文档

编号 N5241B-1A7 校准 + 不确定度 + 保护带（未经认可）

N5241B-A6J ANSI Z540-1-1994 校准

N5241B-英国6 带有测试数据的商业校准证书

额外的硬件功能

编号 N5241B-020 添加 IF 输入

编号 N5241B-021 将脉冲调制器添加到内部第一源

编号 N5241B-022 将脉冲调制器添加到内部第二源

编号 N5241B-029 将噪声接收器添加到 13.5 GHz

N5241B-统一 增强的低相位噪声性能

N5241B-XSB 第三个射频源，频率高达 13.5 GHz

订阅软件

S93007B 自动拆卸夹具

S93010B 时域分析

S93011B 使用 TDR 增强时域分析

S93015B 实时 S 参数和功率测量不确定度

S93025B 基本脉冲射频测量

S93026B 先进的脉冲射频测量

S93027B 机械噪声调谐器控制

S93029B 带矢量校正的噪声系数测量

S930700B 调制失真高达 8.5 GHz

S930701B 调制失真高达 13.5 GHz

S930702B 调制失真高达 26.5 GHz

S930704B 调制失真高达 43.5 GHz

S930705B 调制失真高达 50 GHz

S930707B 调制失真高达 70 GHz

S93080B 频偏测量

S93082B 标量混频器/转换器测量

S93083B 矢量和标量混频器/转换器测量

S93084B 嵌入式LO功能

S93086B 增益压缩测量

S93087B 互调失真测量

S93088B 源相位控制

S93089B 差分和 I/Q 器件测量

S930900B 频谱分析高达 8.5 GHz

S930901B 频谱分析高达 13.5 GHz

S93110B 活动热参数

S93118B 快速连续测量

S93460B 真模激励

S93551B N 端口测量

S93898B 内置性能测试软件

S94510B 非线性元件表征

S94511B 非线性元件表征，限制在 50 GHz

S94514B 非线性 X 参数

S94518B 非线性脉冲包络域

S94520B 任意负载阻抗，X 参数

S94521B 任意负载控制，X 参数

S94522B 任意负载控制、器件表征

S930317B 相位噪声测量高达 70 GHz

S930321B 相位噪声测量高达 125 GHz

S93072B 内部 6 GHz 任意波形生成

S94601B 设备测量 eXpert - DMX

S94602B 限额助手

S93051B IQ 数据带宽高达 4 GHz

辅料

N1966A型 脉冲/IO 适配器

N6171A MATLAB 软件

N5241B-1CM型 机架安装套件，用于安装，不带把手

N5241B-1CP 机架安装套件，用于带把手安装

N5241B-固态硬盘 额外的可移动固态硬盘

U8485A USB功率传感器;10MHz-33GHz;-33dBm 至 +20dBm
