产品概述

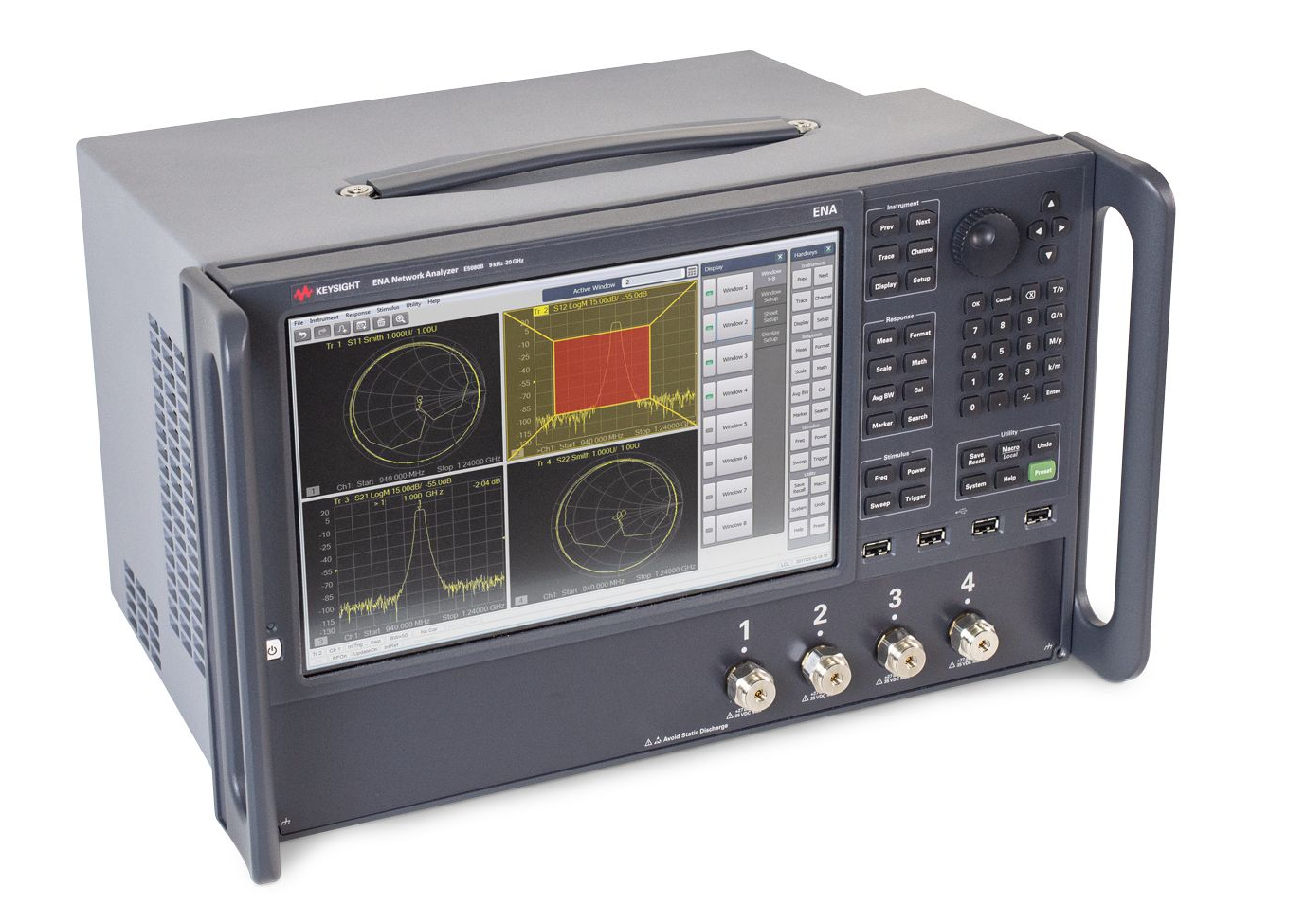

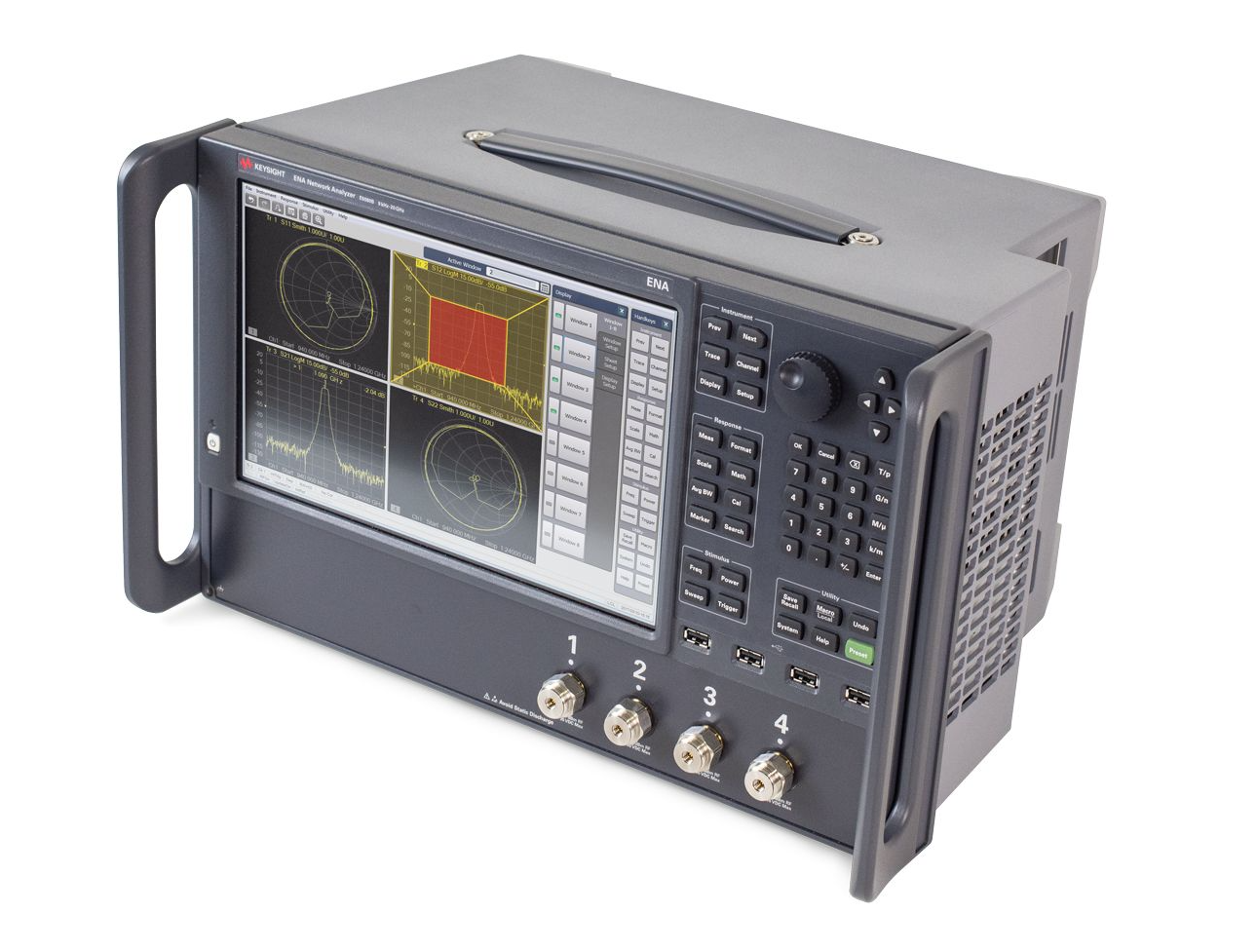

E5080B ENA矢量网络分析仪，频率高达53 GHz，以业界领先的灵活性和集成度著称。其提供140 dB动态范围、卓越稳定性及内置直流源与脉冲发生器，可对各类有源/无源器件进行完整表征，实现从研发到制造的高精度、可重复测试。

突出

业界最灵活、最集成的 ENA 矢量网络分析仪

高度集成的设备需要提供完整表征的射频和微波测量解决方案。Keysight E5080B 矢量网络分析仪 （VNA） 提供高达 53 GHz 的研发性能和先进的测试灵活性。动态范围、迹线噪声和温度稳定性保证了可靠性和可重复性。

E5080B VNA 可对无源元件、放大器、混频器和变频器进行完整的器件表征。集成直流源、偏置三通、脉冲发生器、脉冲调制器和内部第二个源可在一台仪器上进行更多测量。通过软件应用程序（包括频谱分析、混频器测量和噪声系数）获得更深入的见解。

E5080B 采用与其他是德科技矢量网络分析仪（如 PNA、PXI 和 USB VNA）相同的测量科学。通用软件平台可以轻松平衡测量、性能和预算需求。这种通用性保证了测量的一致性、可重复性以及跨研发和制造仪器的通用远程编程接口。

选择 2 端口或 4 端口选项

选择 9 kHz 至 4.5/6.5/9/14/20 GHz 的频率范围或 100 kHz 至 26.5/32/44/53 GHz

通过可选的内置直流源、偏置三通、脉冲发生器和脉冲调制器实现完整的器件表征

以 140 dB 的宽动态范围捕获设备性能

使用与高端 PNA 网络分析仪相同的 UI 和 SCPI 命令，自信地进行从研发到生产的测试

在单个仪器上使用频谱分析、脉冲射频测量、矢量混频器测量、噪声系数和更多软件应用程序来提高吞吐量

选项

测试集

型号 E5080B-2D0 2 端口测试仪，9 kHz 至 14 GHz

E5080B-2K0 2 端口测试仪，9 kHz 至 20 GHz

型号 E5080B-440 4 端口测试仪，9 kHz 至 4.5 GHz

型号 E5080B-460 4 端口测试装置，9 kHz 至 6.5 GHz

型号 E5080B-490 4 端口测试装置，9 kHz 至 9 GHz

型号 E5080B-4D0 4 端口测试仪，9 kHz 至 14 GHz

型号 E5080B-4K0 4 端口测试仪，9 kHz 至 20 GHz

型号 E5080B-240 2 端口测试仪，9 kHz 至 4.5 GHz

型号 E5080B-260 2 端口测试装置，9 kHz 至 6.5 GHz

型号 E5080B-290 2 端口测试仪，9 kHz 至 9 GHz

E5080B-2L0型 2 端口测试仪，100 kHz 至 26.5 GHz

E5080B-2M0型 2 端口测试仪，100 kHz 至 32 GHz

型号 E5080B-2N0 2 端口测试仪，100 kHz 至 44 GHz

E5080B-2P0 2 端口测试仪，100 kHz 至 53 GHz

型号 E5080B-442 4 端口测试装置，9 kHz 至 4.5 GHz，带第二个源

型号 E5080B-462 4 端口测试装置，9 kHz 至 6.5 GHz，带第二个源

型号 E5080B-492 4 端口测试装置，9 kHz 至 9 GHz，带第二个源

型号 E5080B-4D2 4 端口测试装置，9 kHz 至 14 GHz，带第二个源

型号 E5080B-4K2 4 端口测试装置，9 kHz 至 20 GHz，带第二个源

E5080B-4L0型 4 端口测试仪，100 kHz 至 26.5 GHz

E5080B-4L2型 4 端口测试装置，100 kHz 至 26.5 GHz，带第二个源

型号 E5080B-4M0 4 端口测试装置，100 kHz 至 32 GHz

E5080B-4M2型 4 端口测试装置，100 kHz 至 32 GHz，带第二个源

型号 E5080B-4N0 4 端口测试装置，100 kHz 至 44 GHz

E5080B-4N2型 4 端口测试装置，100 kHz 至 44 GHz，带第二个源

型号 E5080B-4P0 4 端口测试装置，100 kHz 至 53 GHz

E5080B-4P2型 4 端口测试装置，100 kHz 至 53 GHz，带第二个源

型号 E5080B-2H0 2 端口测试装置，9 kHz 至 18 GHz

E5080B-4H0 4 端口测试仪，9 kHz 至 18 GHz

E5080B-4H2型 4 端口测试装置，9 kHz 至 18 GHz，带第二个源

内部偏置三通

型号 E5080B-140 为高达 20 GHz 的 4 端口 E5080B 添加内部偏置三通

E5080B-120型 为高达 20 GHz 的 2 端口 E5080B 添加内部偏置三通

校准文档

型号 E5080B-1A7 校准 + 不确定度 + 保护带

E5080B-A6J ANSI Z540-1-1994 校准

附加硬件

型号 E5080B-172 添加 GPIB 接口

型号 E5080B-1E5 增加高稳定性时基

型号 E5080B-175 添加模拟输入和输出

型号 E5080B-021 将脉冲调制器添加到内部第一源

型号 E5080B-022 将脉冲调制器添加到内部第二源

附加频谱分析硬件

型号 E5080B-090 频谱分析硬件，9 kHz 至 4.5 GHz

型号 E5080B-091 频谱分析硬件，9 kHz 至 6.5 GHz

型号 E5080B-092 频谱分析硬件，9 kHz 至 9 GHz

型号 E5080B-093 频谱分析硬件，9 kHz 至 14 GHz

型号 E5080B-094 频谱分析硬件，9 kHz 至 20 GHz

型号 E5080B-096 频谱分析硬件，100 kHz 至 32 GHz

型号 E5080B-097 频谱分析硬件，100 kHz 至 44 GHz

型号 E5080B-098 频谱分析硬件，100 kHz 至 53 GHz

型号 E5080B-095 频谱分析硬件，100 kHz 至 26.5 GHz

连接器类型

E5080B-1NC型 配备 N 型连接器

辅料

U8487A 功率传感器;USB 平均热电偶，10MHz-50GHz

型号 E5080B-181 添加键盘

型号 E5080B-182 添加鼠标

E5080B-1CM型 机架安装套件，用于安装，不带把手

E5080B-1CP 机架安装套件，用于带把手安装

软件

S96011B 使用 TDR 增强时域分析

S96552B 多端口校准助手

S96090B 频谱分析

S96089B 差分和 I/Q 器件测量

S96086B 增益压缩测量

S96083B 矢量和标量混频器/转换器测量

S96084B 嵌入式LO功能

S96029B 带矢量校正的噪声系数测量

S96025B 基本脉冲射频测量

S96010B 时域分析

S96007B 自动拆卸夹具

S96082B 标量混频器/转换器测量

S96015B 实时 S 参数和功率测量不确定度

S96460B 真模激励

S96088B 源相位控制

S96087B 互调失真测量

S96024B 基本脉冲射频测量精简版

S96041B 阻抗分析

S96111B 有源热参数，限制为 50 GHz

S96008B 探头和夹具泄漏校准
