产品概述

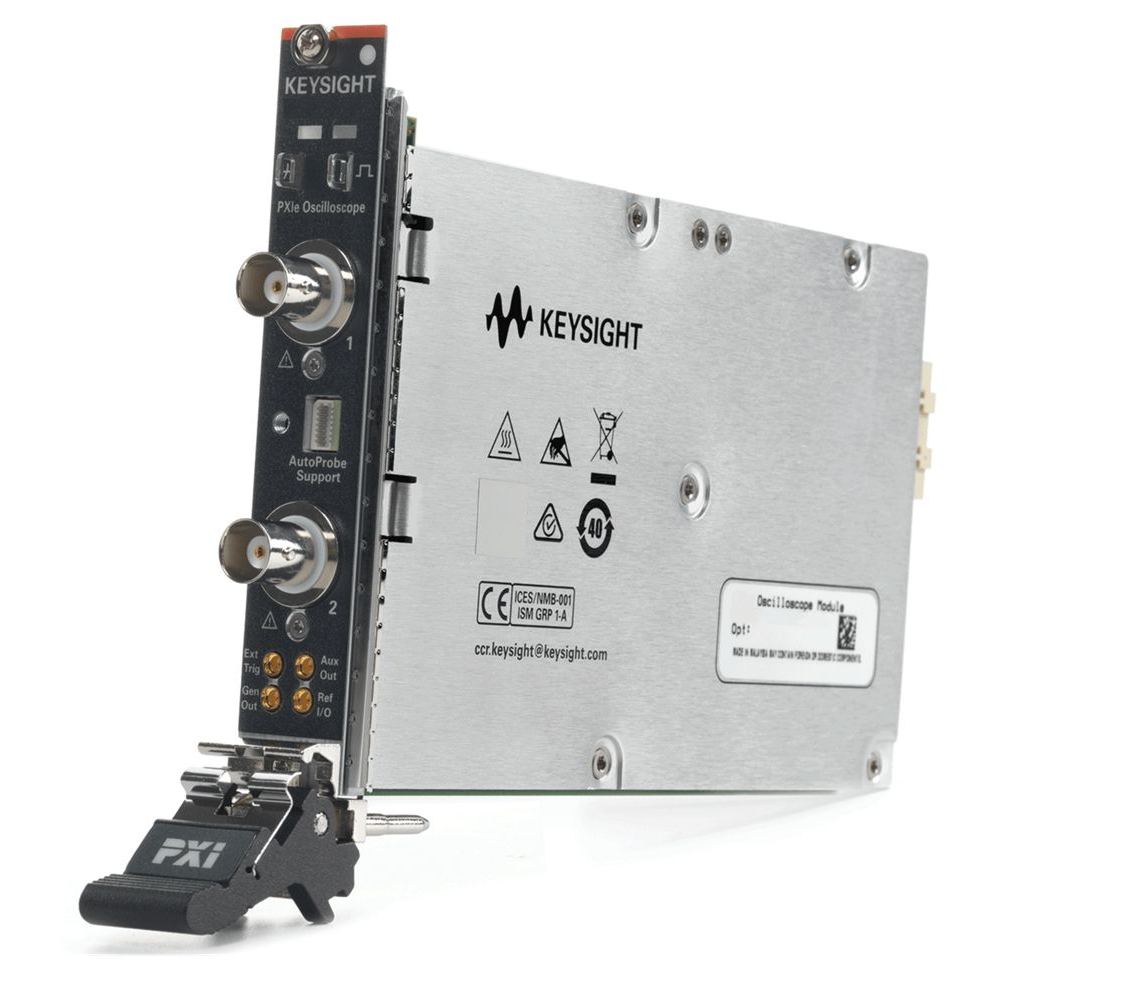

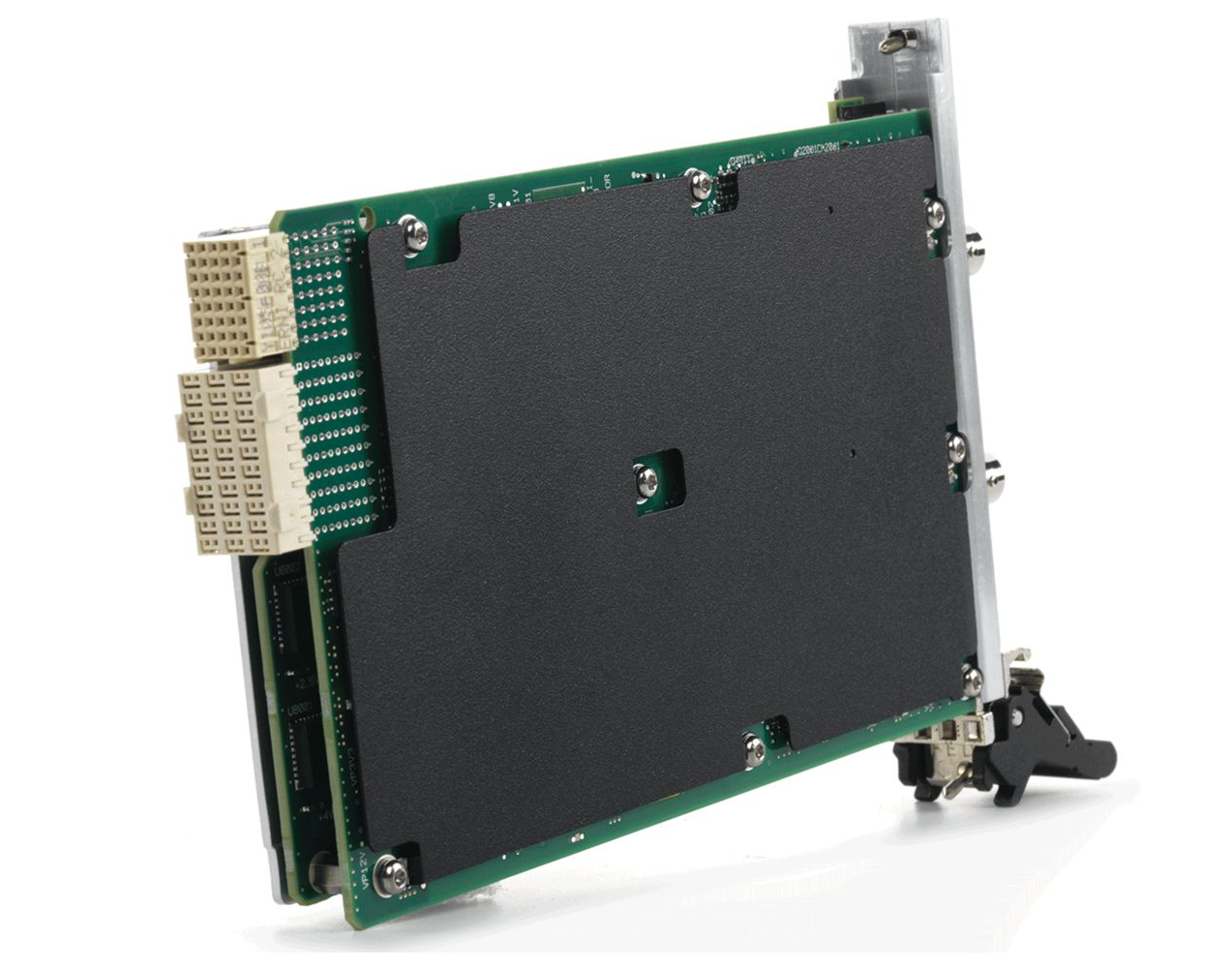

是德科技M9241A PXIe模块化示波器，提供200 MHz带宽和4通道同步采样，集成多种测量与分析功能。它支持多种探测方案，适用于自动化测试系统，可显著提升高精度信号测试的效率与可靠性。

突出

200 MHz带宽示波器

2个模拟通道

5GSa/s采样率

1,000,000 个波形/秒更新速率

通过独占区域触发在几秒钟内隔离信号

附加选项：20 MHz 任意波形发生器、3 位电压表、串行触发和分析以及模板测试

选项

校准文档

型号 M9241A-A6J ANSI Z540-1-1994 校准

M9241A-AMG 是德科技校准 + 不确定度 + 保护带（认证）

探针

型号：M9241A-808 一组两个 500 MHz 探头

数据表

是德科技将模块化分析提升到一个全新的水平这不仅仅是一个带有示波器 SFP（软前面板）的数字化仪。InfiniiVision PXIe 模块化示波器采用是德科技的 InfiniiVision 台式示波器技术，并将其封装为 PXI。

M9241A PXIe 模块化示波器 – 200 MHz 带宽

M9242A PXIe 模块化示波器 – 500 MHz 带宽

M9243A PXIe 模块化示波器 – 1 GHz 带宽

模块化封装中台式示波器的强大功能

InfiniiVision M924XA 系列重新定义了模块化示波器。它为您提供最多的信号细节和最大的投资保护，并采用利用是德科技数十年高性能示波器专业知识的技术构建。

性能

提供 200 MHz、500 MHz 或 1 GHz 带宽，以匹配您的测量应用

高级触发功能可捕获和分析复杂信号

视觉触发器（区域触摸和掩码）使触发和捕获信号错误变得快速而容易

串行协议分析和触发大多数常见协议

自动 FFT 和波形数学扩展分析以满足您的需求

分段内存可以分析 1000 个事件，而无需卸载到 PC

测量能力

AutoProbe 支持大多数是德科技探头

高精度电流探头

差分和单端有源探头

电源轨分析

高压探头

30+ 自动测量提供易于访问的分析

多种仪器合二为一

示波器支持高达 1 GHz 的带宽和 5 GSa/s

DVM（数字电压表）3 位数字，使用相同的示波器探头

用于集成累加器/频率计数器测量的 8 位计数器

用于 I²C、UART、CAN、LIN、CXPI 等的协议分析仪

使用硬件加速 FFT 测量进行频谱分析

20 MHz 任意波形发生器

毫不妥协的分析能力

许多模块化用户一直在使用数字化仪硬件和模拟示波器的软件来进行测试和故障排除实施。这种配置的局限性经常被忽视，但它们可能会导致意义问题。

当仪器说它具有高波形更新率时，人们通常期望它有更高的概率捕获随机和不常见的故障，但这些仪器的情况并非如此。此外，波形平均和高级波形触发器等常见测量不可用。

是德科技是目前唯一一家采用 PXI 模块化封装提供示波器硬件的供应商。是德科技 M924XA 系列 PXIe 示波器从基本的数字化仪硬件开始，但随后将测量工具直接添加到 PXI 卡的硬件中。

InfiniiVision PXIe 模块化示波器需要中央处理器 （CPU） 的最少支持，因为它们的大部分核心作都由是德科技专有技术 MegaZoom IV 智能内存 ASIC 处理。

MegaZoom 包括硬件串行解码器和硬件掩码/极限测试功能;将模拟和数字数据直接绘制到显示器上;支持GUI作;并集成了其他仪器，如 WaveGen 函数/任意波形发生器。

M924XA 系列 PXIe 模块化示波器利用硬件来执行传统数字化仪在 CPU 上使用软件执行的许多功能。通过在硬件上做更多工作，M924XA 系列示波器可以分析比以往更多的信号。

行业独有的区域触摸触发器使触发变得简单

区域触摸触发消除了设置高级触发器的复杂性。如果您的控制器上有一个支持触摸的显示器，您只需用手指在要隔离的信号显示屏上画一个框即可触发事件。是德科技率先推出了区域触摸触发器，可轻松捕获难以定义的触发事件。

M924XA 系列的高、不折不扣的更新率增加了您看到随机和不常见信号异常的机会，区域触摸触发器可帮助您隔离信号。现在，您的测试可以更快、更彻底。

其他触摸作

与是德科技支持触摸的 InfiniiVision 台式示波器（3000T、4000 和 6000 X 系列）一样，M924XA 系列也使用触摸功能与信号显示进行交互。

除了区域触摸触发器外，这些示波器还可以让您向上/向下移动波形;调整时间偏移和缩放;并定义两个触摸区域触发器之一。所需要的只是连接到模块化示波器的触摸显示器。
