产品概述

是德科技DSOV164A Infiniium V系列示波器，具备16GHz带宽和4个模拟通道，以业界领先的精度提供卓越的信号保真度，助力工程师精准分析和调试高速设计，获得更深入洞察。

突出

16GHz模拟带宽（可升级）

4 个模拟通道

通过高达 80GSa/s的采样率和 2Gpts的采集存储器捕获更长的信号迹线

低噪声（50 mV/div时为1.32 mVrms）和抖动测量本底（100 fs）

ENOB值超过5.5且 SFDR超过50 dBC时，测量精度更高

使用最广泛的抖动、触发、分析和协议工具（采用 PrecisionProbe）改进您的测试

包括什么：

50Mpts内存

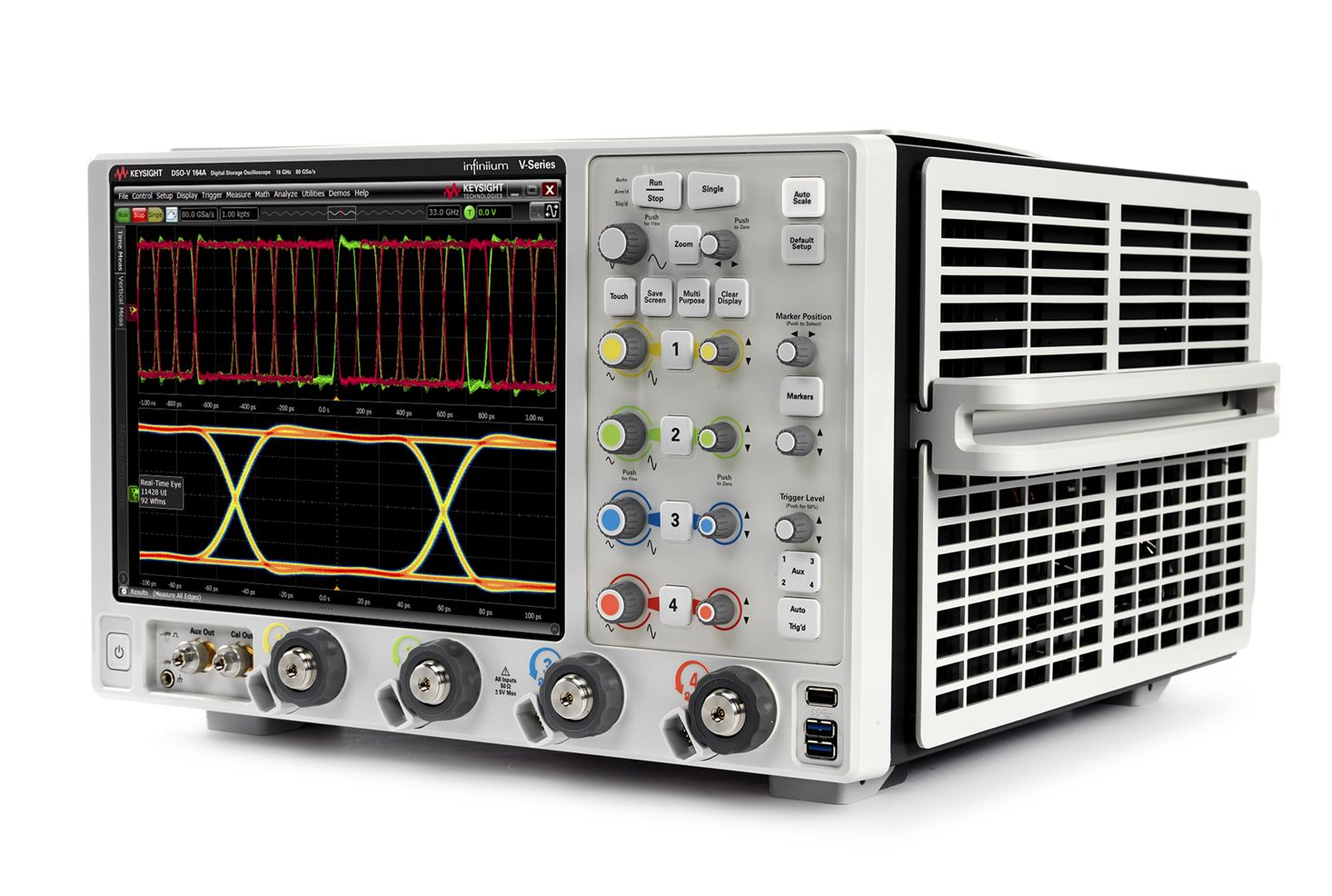

Infiniium V 系列示波器

更快地实现清晰度

介绍

Infiniium V 系列示波器采用创新技术，旨在提供卓越的测量效果。无论您是测试多个高速串行通道还是大型并行总线，新的 12.5 Gb/s、超长的 160 位硬件串行触发和快速 20 GSa/s 数字通道都将提供及时的验证和调试，使您能够更快地开发下一代技术和研究。

简介和模型概述

Keysight Technologies， Inc. Infiniium V 系列示波器采用创新技术，旨在提供卓越的测量效果。无论您是测试多个高速串行通道还是大型并行总线，新的 12.5 Gb/s、超长的 160 位硬件串行触发和快速的 20 GSa/s 数字通道都将提供及时的验证和调试。我们的示波器采用低噪声前端技术，先进的 InfiniiMax Ultra 探头可提供高达 25 GHz 的带宽和 RC 输入阻抗曲线，提供满足现代高速探测要求所需的极低中频带负载。它还支持 InfiniiMode，并具有用户定义的交流校准模式、更宽的输入电压范围、通过独特的 S 参数表征提高精度、更低的电容负载、更宽的输入电压范围、用于更小密度探测的微型/插座探头以及更大的带宽。V系列与最广泛的软件解决方案覆盖范围一起，可帮助您更快地实现设计表征的清晰度，以确保您的产品按时发货。

垂直系统规格

RMS 本底噪声 – 性能特征（测量）

垂直系统 – 性能特征

卧式系统 – 性能特点

采集系统 – 性能特征

触发系统 – 性能特征

测量和数学

平台特点

一般特征

定义

测量（测量）

在开发过程中测量的属性，用于传达预期性能。此数据不保证，不包括测量不确定度，并且是在室温（约 23°C）下测量的。

名义 （nom）

平均或平均特性性能，或由设计确定的属性值，例如连接器类型、物理尺寸或运行速度。此数据不作保证，是在室温（约 23°C）下测量的。

规格（spec）

在 5 – 40°C 的工作温度范围内和 30 分钟的预热期后，已校准仪器的保证性能。

典型（典型值）

80% 或更多制造仪器将满足的特性性能。此数据不保证，不包括测量不确定度，并且仅在室温（约 23°C）下有效。

工作频率范围

工作频率范围是通过对各个硬件的频率和相位特性进行解嵌而校正的信号频谱分量的频率范围。

模拟带宽

模拟带宽描述了整个光电输入路径的 3 dB 带宽，无需任何频率或相位校正。

敏感性

灵敏度限制对应于输入接口的接收信号功率，其中 32 GBaud DP-QPSK 的 EVM 为 32.5% 或更低。根据=0.5*ERFC（1/（SQRT （2）* （EVM²+1））），32.5%的EVM对应于假设添加的高斯白噪声（AWGN）的误码率为1E-3）。

有效位数 （ENOB）

根据 IEEE 1057 的定义：“对于指定频率和幅度的输入正弦波，ENOB 是理想波形记录器的位数，其均方根量化误差等于被测波形记录器的均方根 NAD。ENOB 由方程确定。
