产品概述

安立MS9740B光谱分析仪，波长范围600-1750nm，兼具宽动态范围、高分辨率与快速扫描。专为850nm VCSEL模块及各类光有源器件的制造评估设计，支持多参数一次性测量与结果同屏显示，大幅提升产线效率。

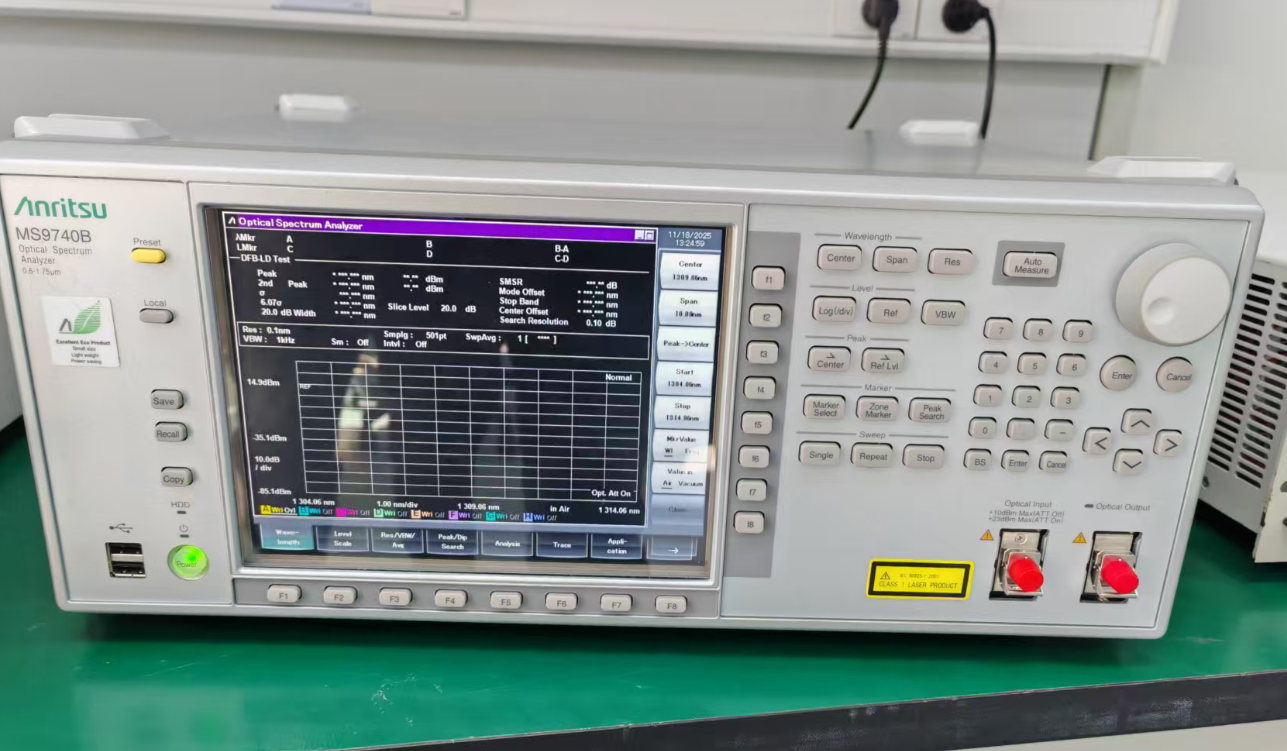

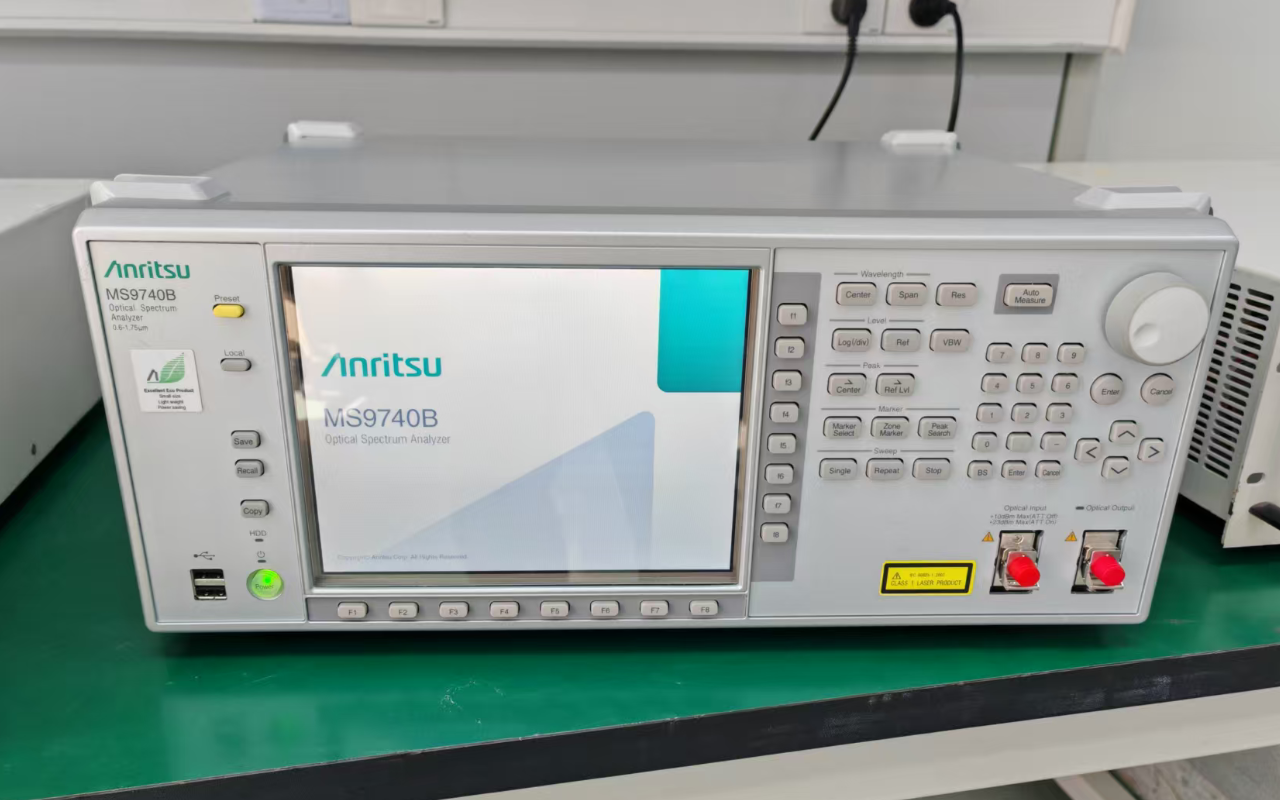

光谱分析仪 MS9740B

台式光谱分析仪 MS9740B 具有动态范围宽、分辨率高，且波长范围在 600 nm 到 1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估 850 nm 波段 VCSEL 模块的理想选择。

MS9740B 在保持原有功能和性能的同时，将测量处理时间缩短了一半*1，同时克服了处理速度加快导致测量灵敏度下降的问题。

此外，它还保留了光有源器件(LD-模块、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 滤波器)的测量菜单屏幕，用于评估器件。它支持关键评估项目的一次性测量，例如光学中心波长、电平、光信噪比、频谱宽度等，并将结果显示在一个屏幕上。

*1：Rx 带宽设置：1 kHz/200 Hz

功能

光谱分析仪 MS9740B 主要特性

用户通常在光有源器件上的生产线中使用光接收器带宽广泛的动态范围和高速测量。

边模抑制比测量值最低为 45 dB

最大测量处理时间*1 为 0.35 秒（扫描 30 nm 波长）

Facilitates Stable Production of High-output LDs

±1.4 dB SMSR reproducibility*2

与前代产品相同的关键功能和性能，支持各种生产线环境

用于评估所有光有源器件的宽频带(600 nm 到 1750 nm)

9 个应用菜单，用于 LD 模块、WDM 等测量

主要用途与应用领域

MS9740B的用途广泛，主要集中在光有源器件的特性评估与质量管控：

VCSEL模块制造与测试：它是评估和制造850 nm波段VCSEL（垂直腔面发射激光器） 的理想工具，尤其适用于数据中心短距离互联应用。

各类激光器评估：

分布式反馈激光器：精确测量其中心波长和边模抑制比。

法布里-珀罗激光器：分析其多纵模特性。

激光器模块：全面测试输出功率、光谱宽度等参数。

波分复用系统器件测试：

WDM光源：分析多个信道的光谱。

光放大器：评估其增益、噪声系数等。

WDM滤波器：测量其通带、阻带及隔离度。

其他器件：同样适用于发光二极管、偏振模色散模块等的光谱特性分析。

目标用户

光器件制造商：在生产线上进行快速、高重复性的产品全检与质控。

研发机构与实验室：在开发新器件时，用于精确的性能验证与特性分析。

设备系统集成商：在进货检验或系统调试中，对光模块和组件进行性能评估。
