产品概述

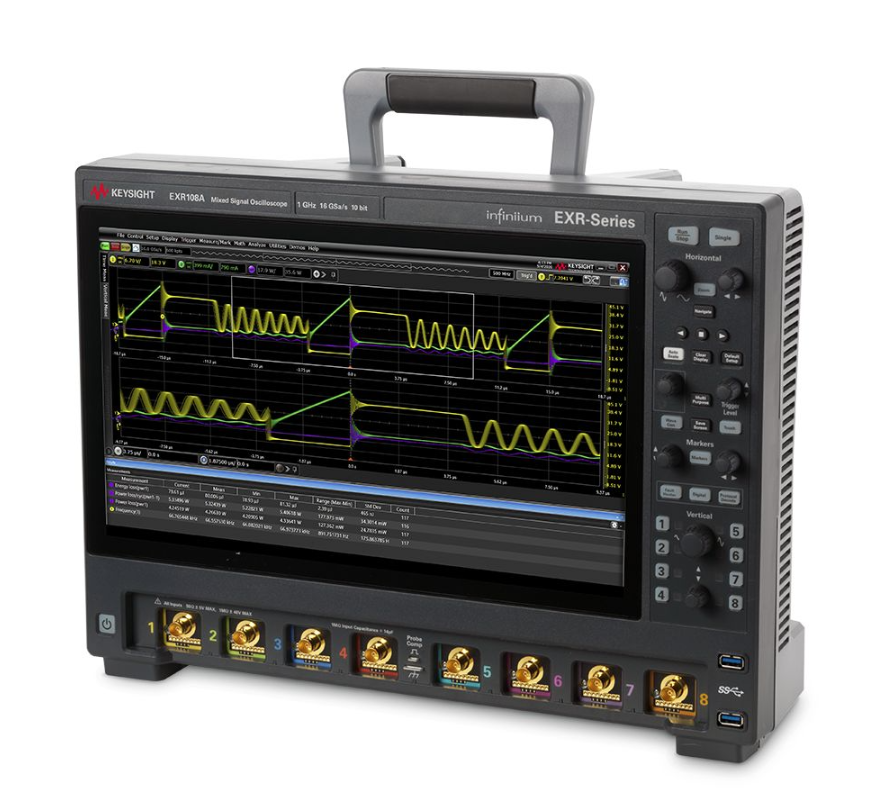

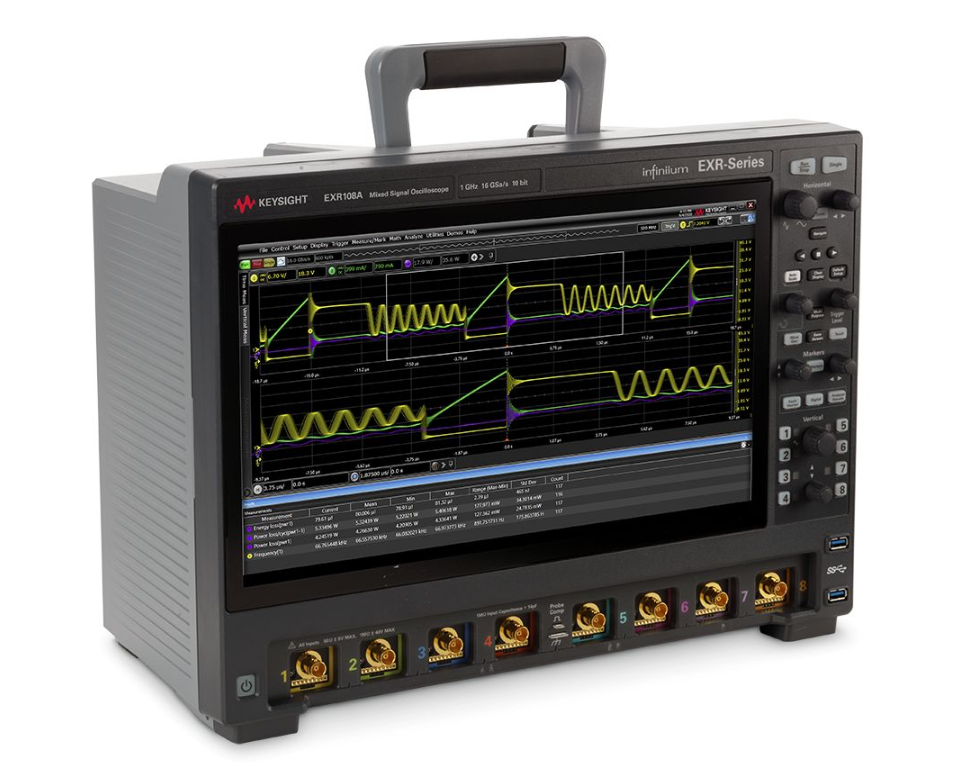

是德科技Infiniium EXR系列EXR108A示波器具备1GHz带宽和8通道同步采集能力，采样率高达5GSa/s。配备13.3英寸触控屏，支持高级触发和协议分析功能，提供优异的信号完整性表现，是复杂电子系统调试与验证的理想测试平台。

突出

所有 8 个模拟通道均为 1 GHz

采用 ASIC 技术的测试速度比以往任何时候都快

ENOB 高达 9.0，噪声低至 43 μV 进行精确测量

最大内存为灵活的 1.6

通过 7 合 1 仪器集成扩展功能

可通过各种可能的方式进行升级 - 包括带宽和信道升级

包括什么：

每个通道一个 N2873A 500 MHz 无源探头

探头附件袋

本地化电源线

前面板硬盖

BNC 校准电缆

键盘和鼠标

是德科技 I/O 库套件、用户指南和编程指南随示波器驱动器提供

1年工厂校准证书

服务指南可在 Keysight.com 上获得

查看具有八个模拟通道的时域的更多信息

Infiniium EXR 系列在其 4 个或 8 个通道中的每一个通道上提供高达 6 GHz 的带宽和 16 GSa/s 的采样率。Infiniium EXR 系列结合每通道 100 Mpts 的标准存储器、灵活的三级触发、50 多种标准测量、海量的特定应用封装库和 ASIC 加速测试，让您看到比以往更多的信号

通过世界一流的信号完整性查看更多

每个型号都集成了一个 10 位 ADC，采样率为 16 GSa/s，可在所有通道上同时使用。高分辨率 ADC 的实用性取决于支持额外量化电平的低噪声前端。我们的低噪声前端包括定制 IC，例如 130 nm BiCMOS IC，它集成了用户可选择的模拟滤波器和通过软件许可证进行带宽升级。这为您提供了

• 垂直分辨率是 8 位示波器的四倍

• 高分辨率模式下高达 16 位

• 低至 43 μV 的噪声，9.0 位系统 ENOB，带硬件滤波

查看有关历史模式和分段内存的更多信息

Infiniium EXR 系列标配两种有用的工具，可让您及时向前和向后看。使用历史模式，只需随时停止示波器即可查看多达 1,024 个先前的触发事件。使用分段内存，您可以在触发后捕获> 100,000 个事件进行分析，事件之间没有限制。如果您的设计有一个难以捉摸的事件，似乎只在您不在身边时才会发生，这些工具会让示波器找到它，然后让您在闲暇时查看捕获的内容。凭借 1920x1080 像素的全高清屏幕，并支持第二台独立的外部显示器，可以根据最适合您的方式组织和显示数据

选项

校准文档

EXR000-1A7 校准 + 不确定度 + 保护带（未经认可）

EXR000-AMG 校准 + 不确定度 + 保护带（认证）

可选的 VSA 应用程序，客户安装

89601202C 标准矢量信号分析高达 55 GHz 中心频率、2.16 GHz 带宽和 4 个通道支持

89601203C Essentials 矢量信号分析高达 8 GHz 中心频率、160 MHz 带宽和单通道支持

89601DVBC DVB 卫星通信分析选项

89601EVMC 89601EVMC 通过互相关 EVM 和 IQ-NC 改进 EVM

89601PSMC Power Suite 测量

89601BHHC公司 LTE/LTE-A TDD调制分析

89601B7NC型 3G调制分析

89601B7RC 无线连接调制分析

89601BHTC公司 物联网调制分析

89601BHGC公司 LTE/LTE-A FDD调制分析

89601BHNC 89601BHNC 5G NR/5G-高级调制分析

89601BHXC型 高通量 WLAN 调制分析

89601AYAC型 数字解调分析

89601BHFC 自定义 OFDM 调制分析

89601BHQC公司 脉搏分析
