产品概述

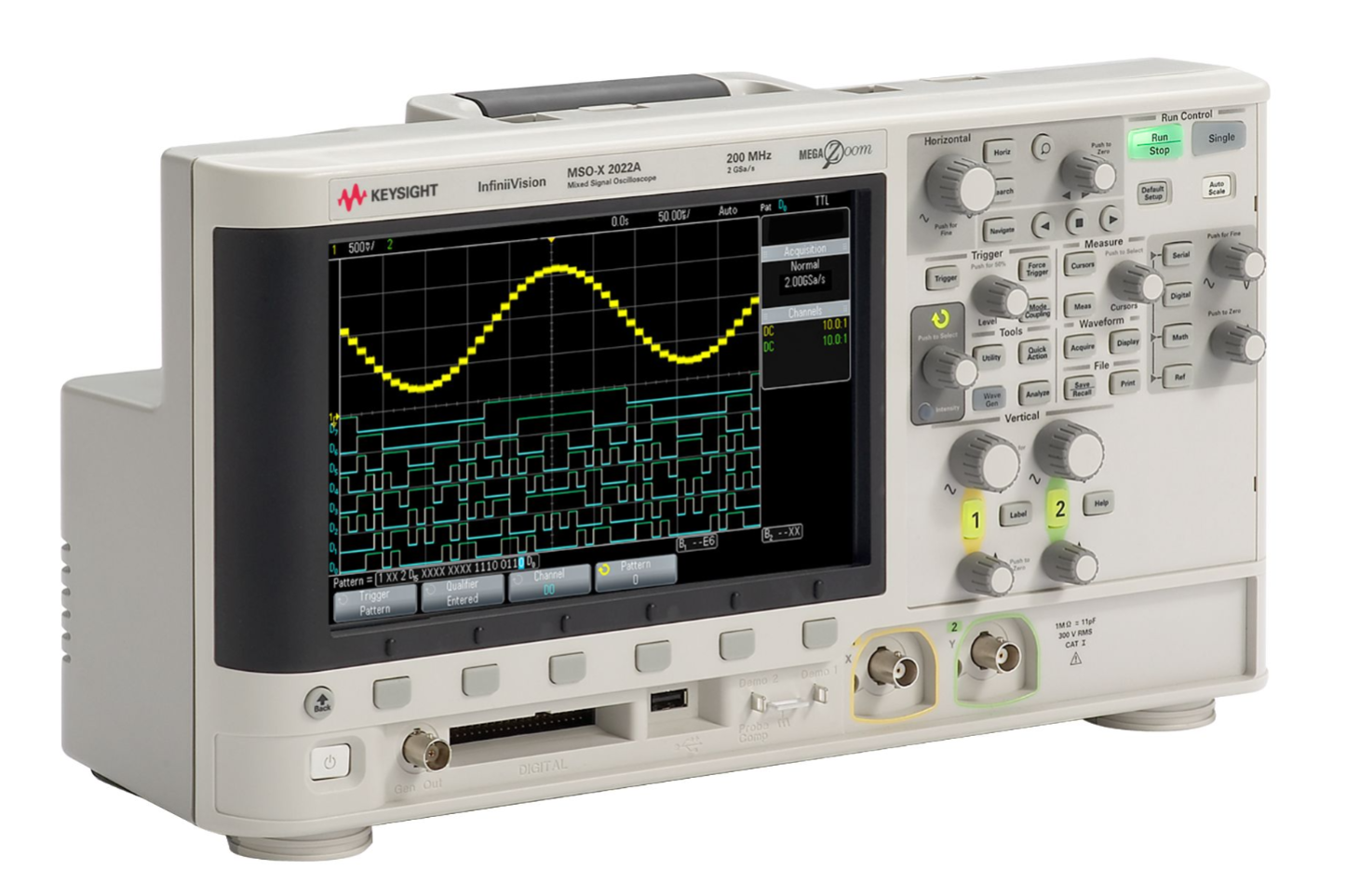

是德科技MSOX2024A混合信号示波器提供200MHz带宽和4+8通道配置，集成逻辑分析功能，支持多种触发和串行协议解码，适用于嵌入式系统调试和混合信号测试，是工程师高效排查复杂电路的理想工具。

突出

200 MHz 带宽

4 个模拟通道和 8 个数字通道

在 8.5 英寸 WVGA 显示屏上轻松查看信号

使用高达 1Mpts的内存捕获更多数据

以 200,000 个波形/秒的更新速率查看更多信号详细信息

通过完全可升级性扩展您的测量功能：随时添加 20 MHz 函数发生器、3 位电压表、串行触发和分析、分段存储器和模板测试

使用我们的免费教育者资源工具包轻松设置教学实验室

包括什么：

标准 5 年保修（未序列化配件为 90 天）

标准安全擦除

一个 N2863B 300 MHz，每个通道 10：1 无源探头

N2755-60001 8 通道逻辑探头和附件套件

内置帮助语言支持英语、日语、简体中文、繁体中文、韩语、德语、法语、西班牙语、俄语、葡萄牙语和意大利语

校准证书

文档 CD

界面语言支持GUI菜单：英文、日文、简体中文、繁体中文、韩文、德文、法文、西班牙文、俄文、葡萄牙文、泰文、波兰文、意大利文

本地化电源线

数据表

8.5 英寸电容式触摸显示屏

区域触摸触发功能

100 MHz 至 1 GHz DSO 和 MSO 型号

> 1,000,000 个波形/秒

标准分段内存

完全可升级的 7 合 1 仪器

数字通道 （MSO）

协议分析，包括新的 CAN-FD 和 SENT 总线支持

20 MHz WaveGen，支持任意波形和调制

3 位数字电压表 （DVM）

5 位计数器/8 位累加器

频率响应分析仪

N7020A 电源轨探头和 N2820A 高灵敏度电流探头支持

标准时间门控 FFT 功能

八个额外的标准功能包括：

波形和测量直方图

内置波形发生器

I2C、SPI、UART、I2S 和 USB PD 触发和解码

掩模限值测试或测量限值测试

频率响应分析（波特图）

增强的 HDTV 视频分析

LAN/VGA 连接模块

更多范围

InfiniiVision 2000 X 系列提供入门级价位，具有同类任何其他示波器所不具备的卓越性能和可选功能，可满足您的预算。Keysight Technologies， Inc. 的这项突破性技术在相同的预算下提供了更大的范围。

更多时间查看更多信号

最大的显示器

实现最佳信号可见性的工程设计始于最大的显示屏。我们的 8.5 英寸 WVGA 显示屏以 3.5 倍的分辨率提供 50% 的可视区域（WVGA 800 x 480 与 7 英寸 WQVGA 480 x 234）。

请注意，Keysight 2000 X 系列允许您看到更多信号，并捕获在此类其他示波器上无法看到的不常见毛刺。

最快的更新速率

InfiniiVision 2000 X 系列系列采用是德科技设计的 MegaZoom IV 定制 ASIC 技术，每秒可提供多达 200,000 个波形。通过这种速度，您可以更多地看到信号细节和不常见的异常。

是德科技是如何做到这一点的？

是德科技设计的 MegaZoom IV 定制 ASIC 技术将示波器、逻辑分析仪和 WaveGen 内置函数发生器的功能结合在紧凑的外形中，价格实惠。第 4 代 MegaZoom 技术可实现业界最快的波形更新速率和响应式深度内存采集。

利用 5 合一 5 种乐器的强大功能做更多事情

一流的示波器

InfiniiVision 2000 X 系列采用是德科技获得专利的 MegaZoom IV 智能内存技术，该技术始终处于启用状态并始终响应迅速，可提供业界最快的更新速率，每秒高达 200,000 个波形，即使您打开测量或添加数字通道，也不会受到任何影响。

此外，2000 XSeries还提供25种自动测量，如电压、时间和频率，以及18种波形数学函数，包括加、减、乘、除和FFT。

业界首款经济级混合信号示波器 （MSO）

2000 X 系列是同类产品中第一款提供集成逻辑时序分析仪的仪器。数字内容在当今的设计中无处不在，加上额外的 8 个集成数字定时通道，您现在在同一台仪器上拥有多达 12 个与时间相关的触发、采集和查看通道。购买 2 或 4 通道 DSO，并随时自行将其升级为具有打开这些集成 8 个数字定时通道的许可证的 MSO。

业界首款具有调制功能的 WaveGen 内置 20 MHz 函数发生器

2000 X 系列是业界首创，提供集成的 20 MHz 函数发生器，现在具有信号调制功能。集成函数发生器非常适合工作台空间和预算非常宝贵的教育或设计实验室，可向被测设备提供正弦波、方波、斜坡波、脉冲波、直流波和噪声波形的激励输出。

当您可以在新示波器中集成一个函数发生器时，无需购买单独的函数发生器。随时通过订购DSOX2WAVEGEN选项打开 WaveGen 并自行安装许可证。

选项

校准文档

MSOX2000-A6J ANSI Z540-1-1994 校准

MSOX2000-AMG 校准 + 不确定度 + 保护带（认证）

记忆

MSOX2000-010 内存升级 - 2000 X 系列示波器 1 M - 已安装
