产品概述

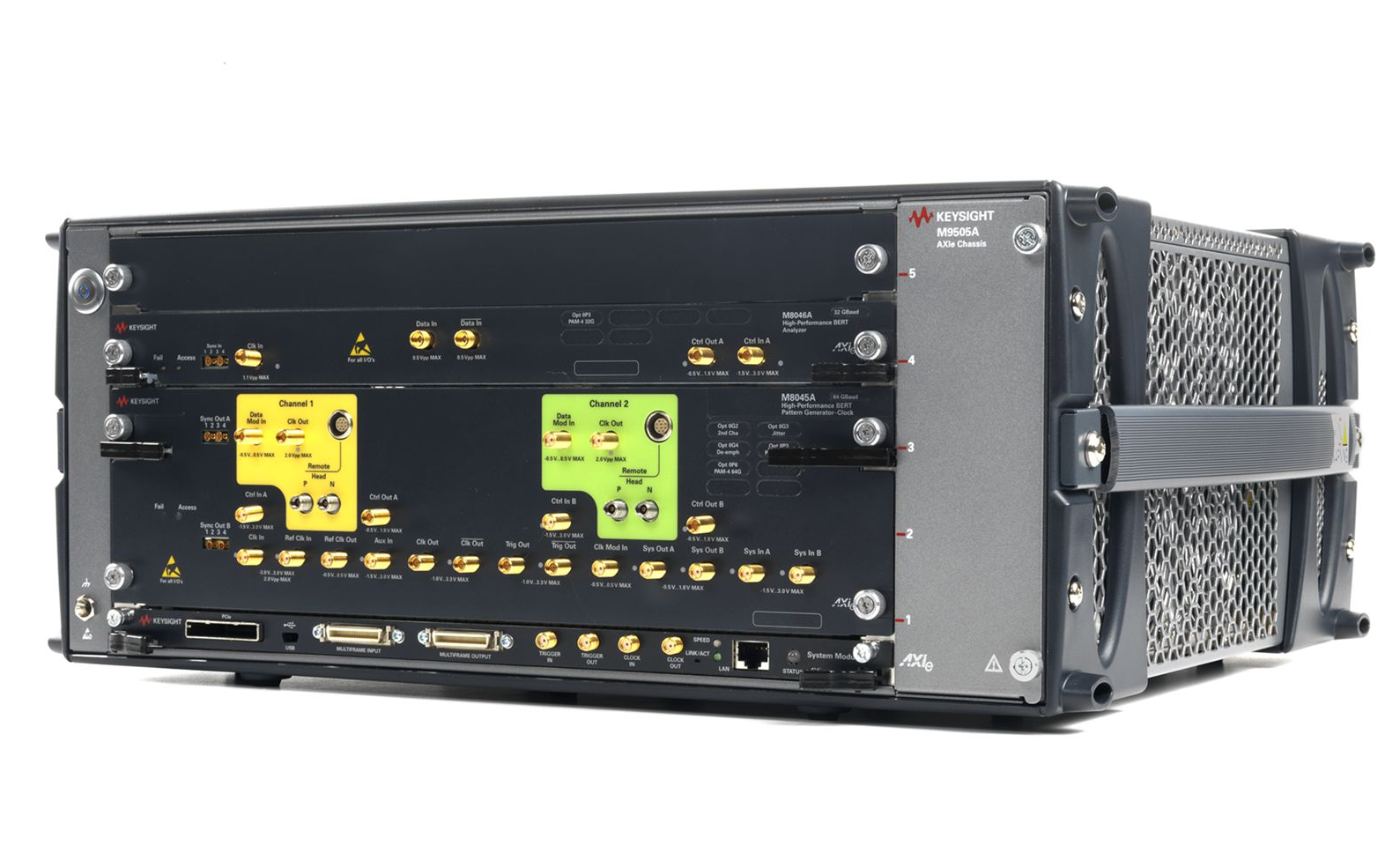

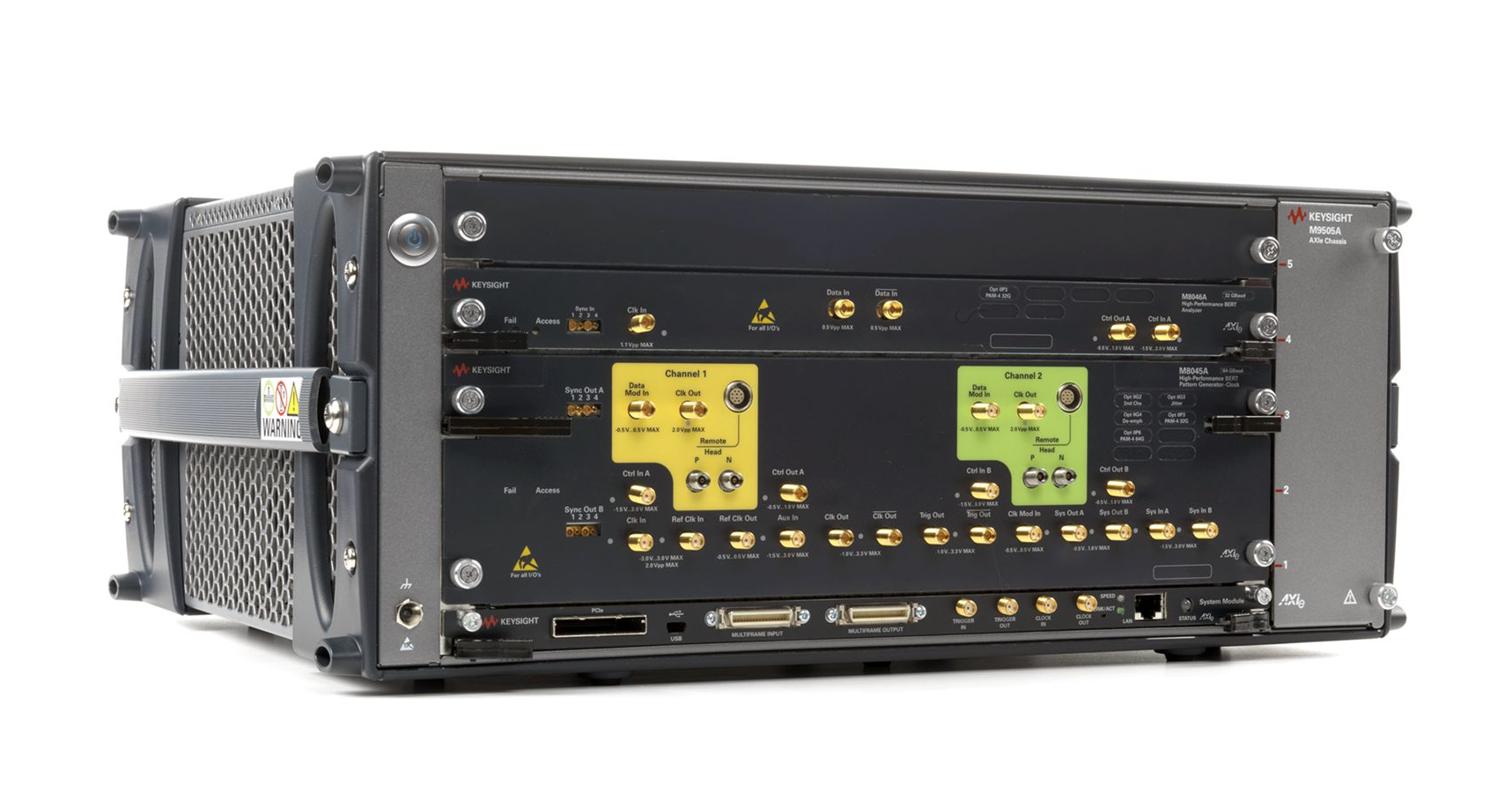

M8040A 64 GBaud 高性能 BERT 是德科技推出的高精度误码率测试仪，支持高达64 GBaud的速率，适用于高速通信研发与验证。其高信号完整性、低抖动和灵活调制格式支持，可满足PAM4/NRZ信号测试需求，助力400G/800G及光模块开发，确保高性能设计验证。

突出

使用 M8040A 获得可重复且准确的结果

M8040A 高性能BERT 提供高达 64 GBaud 的干净 NRZ 和 PAM4 信号，具有快速转换和低固有抖动。M8040A 的远程磁头概念采用 1.85 mm 短电缆，使性能接近被测设备，最大限度地减少了由有损信道引起的信号衰减。

数据速率从 2 到 64 GBaud PAM4信号

实时检测真正的PAM4错误，最高可达 58 GBaud

内置去加重、分析仪均衡和时钟恢复

集成和校准抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和 clk/2 抖动

每个模块有两个码型发生器通道，用于模拟侵略者通道

交互式链路训练和 SKP作系统过滤，适用于 8 / 16 / 32 / 64 GT/s PCI Express®

算法 PRBS、QPRBS 和基于内存的模式、模式排序器

用于 PAM4、灰度编码、FEC 编码以及预编码器和误差分布分析

所有选件和模块均可升级

提供真实的误差分析，并提供可重复和准确的结果，优化设备的性能裕度

目标应用

M8040A 专为研发工程师和测试工程师而设计，他们在服务器、计算、数据中心和通信行业中对芯片、器件、收发器模块和子组件、板卡和具有高达 32 GBaud 和 64 GBaud 数据速率的串行 I/O 端口的系统进行表征。

M8040A 可用于许多使用 PAM4 和 NRZ 数据格式的流行互连标准的接收器（输入）测试，例如：PCIe 6.0 / 5.0 / 4.0、TBT3、400 GbE、50 / 100 / 200 / 400 / 800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR 以及用于芯片到芯片、芯片到模块、背板、中继器和有源光缆的专有接口。

M8040A GBaud BERT 的码型发生器提供干净的 32 和 26.5625 GBaud PAM4 输出信号。

选项

M8040A型 高性能 BERT，64 GBaud 配置，适用于 5 插槽机箱

型号 M8045A-G32 码型发生器单通道 NRZ，数据速率高达 32 GBaud（需要远程头，例如 M8057B）

型号 M8045A-G64 码型发生器单通道 NRZ，数据速率高达 64 GBaud（需要远程头，例如 M8057B）

型号 M8045A-0G2 第二通道、硬件和许可证（需要远程头，例如 M8057B）

型号 M8045A-0G3 用于接收机表征的高级抖动源，模块范围的许可证

型号 M8045A-0G4 去加重，模块范围的许可证

型号 M8045A-0P3 PAM-4 编码高达 32 GBaud，模块范围的许可证

型号 M8045A-0G9 前向纠错 （FEC） 编码，模块范围的许可证

型号 M8045A-0G6 参考时钟倍增器，模块范围的许可证

型号 M8046A-A32 分析仪，一个通道，数据速率高达 32 GBaud，NRZ

型号 M8046A-A64 分析仪，一个通道，数据速率高达 64 GBaud，NRZ

型号 M8046A-0A4 32 Gbaud 的时钟恢复，许可证

型号 M8046A-0A5 时钟恢复扩展高达 64 Gbaud，许可证

型号 M8046A-0S1 PCIe 8/16/32 GT/s 的交互式链路训练，许可证

型号 M8046A-0S2 适用于 PCIe 8/16/32 GT/s 和 CCIX 20/25 Gb/s 的 SKP作系统过滤，许可证

型号 M8046A-0S3 USB 3.2、5G 和 10G、x1 和 x2 的交互式链路培训，许可证

型号 M8046A-0S4 适用于 USB 3.0、3.1、3.2 许可证的 SKP作系统过滤

型号 M8046A-0S6 适用于 SATA 3G/6G 和 SAS 3G/6G/12G 的 ALIGN 滤波，许可证

型号 M8046A-0N1 PCIe LTSSM 64 GT/s，需要 M8046A-0S1/US1

型号 M8046A-0N2 64 GT/s 的 SKP OS 扩展的 PCIe 滤波，需要 M8046A-0S2 或 M8046A-US2

型号 M8046A-0A3 均衡器许可证

型号 M8046A-0P3 PAM-4 解码频率高达 32 GBaud

型号 M8046A-0P6 PAM-4 扩展至 58 Gbaud，许可证

M8054A-FG 干扰源模块，1 插槽 AXIe

型号 M8040A-BU2 捆绑包包括一个 M9505A 5 插槽 AXIe 机箱

型号 M8040A-BU3 捆绑包包括一个 M9505A 5 插槽 AXIe 机箱和一个 M9537A AXIe 嵌入式 PC 控制器，具有 16GB RAM 和 Windows 10 选项

型号 M8045A-801 短电缆 1.85 mm （m） 至 1.85 mm （m），0.15 m，绝对匹配 699 ps +- 1 ps

型号 M8045A-802 用于外部干扰源的匹配定向耦合器对，50 GHz，13 dB，2.4 mm

型号 M8045A-803 用于外部干扰源的匹配耦合器对，50 GHz，12 dB，2.4 mm

型号 M8046A-801 电缆，2.92 毫米（米）至 2.92 毫米（米），长度 0.5 米

型号 M8046A-802 匹配电缆对，2.4 mm，2 ps，长度 0.85 m

型号 M8046A-803 匹配电缆对，2.4 mm 至 MMPX，2 ps 匹配，40 GHz，长度 914 mm

型号 M8046A-804 匹配电缆对，2.4 mm 至 2.92 mm，2 ps 匹配，40 GHz，长度 914 mm

M8049A ISI 通道板

M8047B 转接驱动器 32 Gbaud，1 通道

M9048B PCIe 主机适配器：单端口 （x8），第 3 代

M8070ISIB 用于 M8000 系列 BER 测试解决方案的可调 ISI 封装

M8070ADVB 用于 M8000 系列 BER 测试解决方案的高级测量包

M8070EDAB M8000 系列 BER 测试解决方案的误差分布分析包
