产品概述

M8020A J-BERT 高性能 BERT 是德科技推出的高精度误码率测试仪，支持高达64 GBaud速率，适用于高速SerDes、光模块和400G/800G通信测试，具备超低抖动和优异信号完整性，满足前沿研发验证需求。

突出

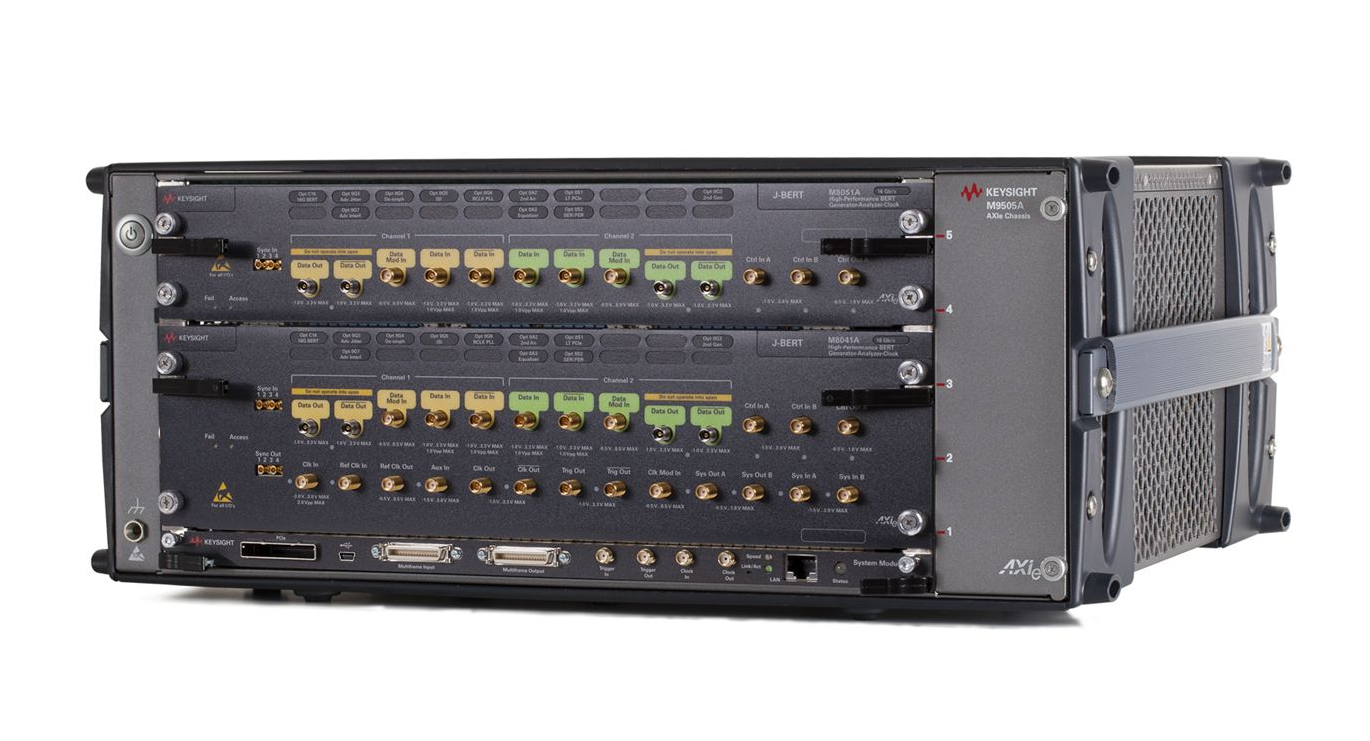

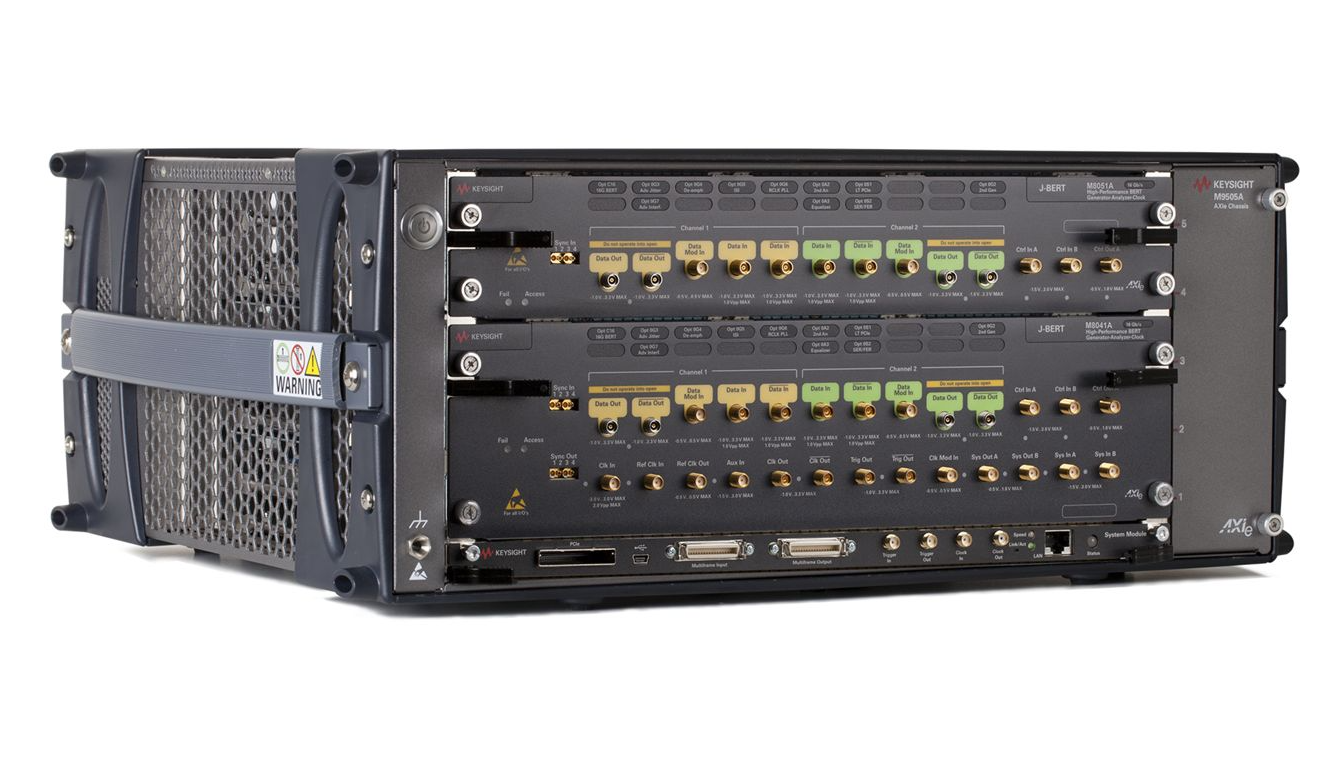

J-BERT M8020A 高性能 BERT

高性能是德科技 J-BERT M8020A 能够对运行速度高达 16 或 32 Gb/s 的单通道和多通道设备进行快速、准确的接收机特性分析。

M8020A 具有当今最高级别的集成度，可简化您的测试设置。此外，信号条件的自动原位校准确保了准确和可重复的测量。通过交互式链路训练，它可以像被测设备的链路伙伴一样运行。J-BERT M8020A 将加速洞察您的设计。

目标应用

M8020A 专为研发工程师和测试工程师而设计，他们负责表征和验证具有高达 16 Gb/s 和 32 Gb/s 的串行 I/O 端口的芯片、器件、电路板和系统的合规性。M8020A 可用于测试流行的串行总线标准，例如 PCI Express、USB、MIPI M-PHYTM、SATA/SAS、DisplayPort、SD UHS-II、光纤通道、内存总线、背板、中继器、有源光缆、Thunderbolt、10 GbE、100 GbE（光纤和电气）、SFP+、CFP2/4 收发器和 CEI。

码型发生器和错误检测器的数据速率高达 8.5/16 Gb/s

可通过 M8062A、32 Gb/s BERT 前端扩展到 32 Gb/s

集成和校准抖动注入：RJ、PJ1、PJ2、SJ、BUJ、正弦干扰（共模和差模）、SSC（三角和任意，残差）

8 抽头去加重（正负），高达 20 dB

用于损耗仿真的集成和可调节 ISI

SAS-3、USB 3.0/3.1 和 PCI Express 的交互式链路训练，支持 8 GT/s 和 16 GT/s

针对 IEEE 10GBASE-KR、25GBASE-KR 和 100GBASE-KR4 的交互式 TxEQ 训练

内置时钟数据恢复和均衡

与 M8000 BER 系列的 M8070A 软件集成

使用 BERT/示波器和任意波形发生器无缝作

选件

M8020A型 J-BERT 高性能 BERT，台式 5 插槽机箱配置

型号 M8041A-G08 码型发生器单通道，数据速率高达 8.5 Gb/s

型号 M8041A-G16 码型发生器单通道，数据速率高达 16 Gb/s

型号 M8041A-C08 BERT 单通道，数据速率高达 8.5 Gb/s

型号 M8041A-C16 BERT 单通道，数据速率高达 16 Gb/s

型号 M8041A-0S3 USB 3.2、5G 和 10G、x1 和 x2、时钟组范围许可证的交互式链路训练

型号 M8041A-0S4 PCI Express 8GT/s 和 16GT/s 的交互式链路训练，时钟组范围的许可证

型号 M8041A-0S6 SAS-3 发射机均衡培训，模块范围许可证

M8041A-0SX 10GBASE-KR 发射机均衡培训，模块范围许可证

型号 M8041A-0G2 模式生成器的第二通道，许可证

型号 M8041A-0A2 分析仪的第二个通道，许可证

型号 M8041A-0G3 用于接收机表征的高级抖动源，模块范围的许可证

型号 M8041A-0G4 多抽头去加重，模块范围的许可证

型号 M8041A-0G6 具有乘法PLL的基准时钟输入，时钟组范围的许可证

型号 M8041A-0G7 用于接收机表征的高级干扰源，模块范围的许可

型号 M8041A-0S1 PCI Express、8GT/s、时钟组范围许可证的交互式链路训练

型号 M8041A-0S2 用于编码和重定时环回的 SER/FER 分析，时钟组范围的许可证

型号 M8041A-0A3 分析仪均衡，模块范围的许可证

型号 M8041A-0G5 可调符号间干扰 （ISI），模块范围的许可证

型号 M8062A-G32 32Gb/s 码型发生器前端

型号 M8062A-C32 32 Gb/s BERT 前端

型号 M8062A-0A3 分析仪均衡许可证

型号 M8062A-0A4 时钟恢复许可证

型号 M8062A-0G4 多抽头去加重许可证

型号 M8062A-0G5 可调符号间干扰 （ISI） 许可证

型号 M8062A-0S6 SAS-3/-4 发射机均衡培训，模块范围许可证

型号 M8062A-0SC 100GBASE-KR4 和 25GBASE-KR 发射机均衡培训，模块范围许可证

型号 M8020A-BU2 捆绑包包括一个带 USB 选项的 M9505A 5 插槽 AXIe 机箱

型号 M8020A-BU3 捆绑包包括一个 M9505A 5 插槽 AXIe 机箱和一个 M9537A AXIe 嵌入式 PC 控制器，具有 16GB RAM 和 Windows 10 选项

型号 M8041A-801 用于 M8000 系列的 2.92 mm 匹配电缆对

型号 M8051A-801 用于 M8051A 和 M8046A 的时钟分配电缆

型号 M8048A-001 四个 8 至 13 英寸的短 ISI 通道

型号 M8048A-002 四个 14 至 34 英寸的长 ISI 通道

M9048B PCIe 主机适配器：单端口 （x8），第 3 代
