产品概述

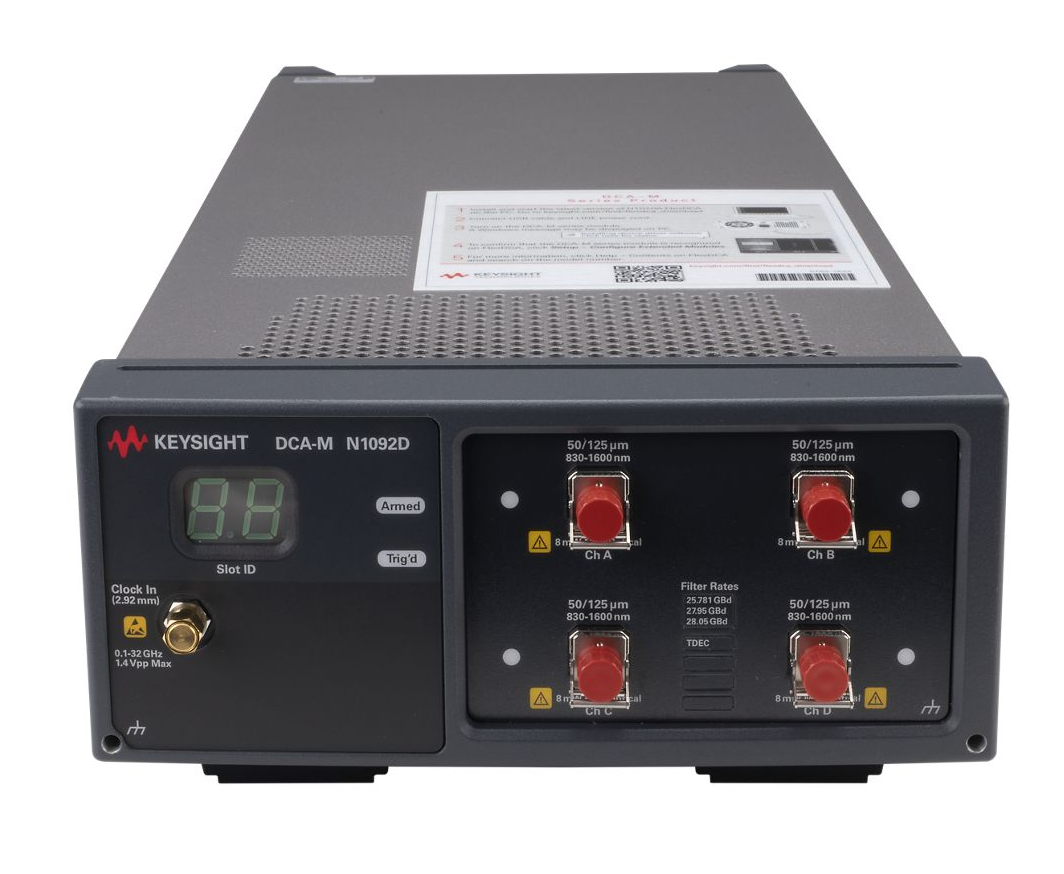

是德N1092D四通道光采样示波器支持高达120GHz带宽，提供高精度光信号分析，适用于400G/800G光模块测试。具备自动校准和实时眼图分析功能，满足高速光通信研发与生产测试需求。

突出

高灵敏度，噪声为 <5 uW

高250kHz采样率的快速吞吐量

具有 <200FS抖动的精确高数据速率分析

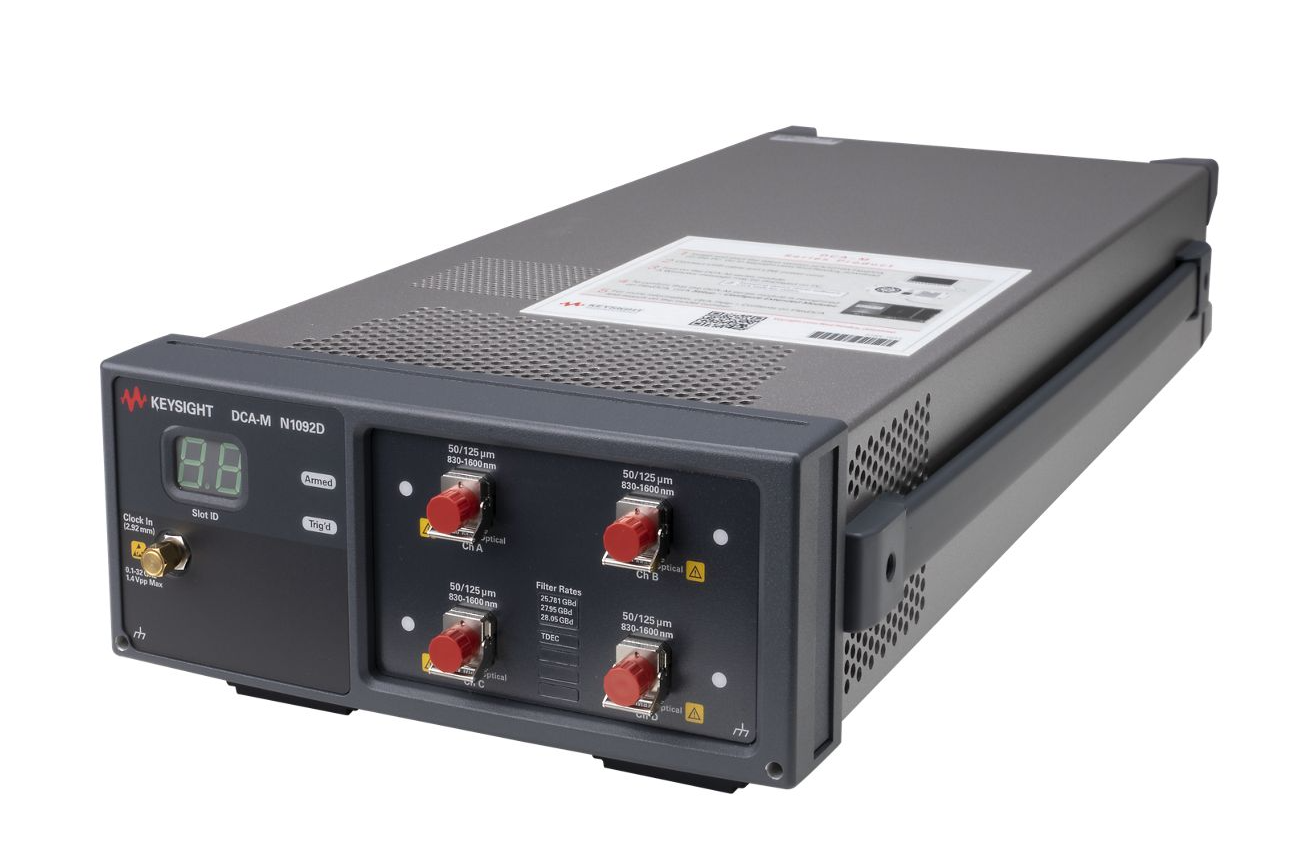

紧凑的设计占地面积小

未过滤带宽>40GHz（选件 40A）

包括什么：

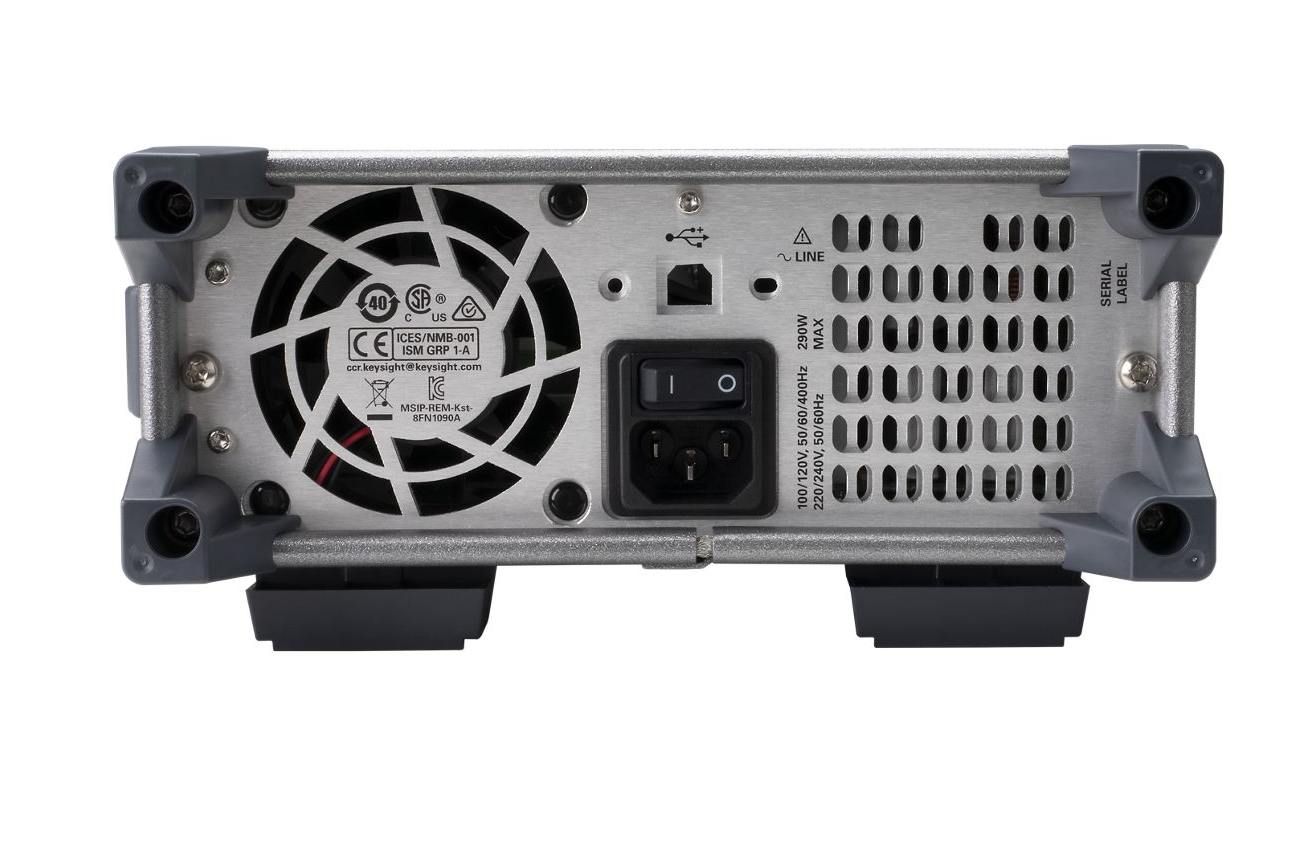

USB 电缆（用于连接到 DCA-X 大型机或用户提供的 PC）

电源线

仪器盖

介绍

用于光学和电波形分析的高精度、低成本解决方案，包括 20 Gb/s 至 53 GBaud 的解决方案、极低的噪声和抖动以及用于高吞吐量的快速采样率。

Keysight Technologies， Inc. N1000 和 86100 数字通信分析仪 （DCA） 系列被公认为验证光发射机是否符合通信标准的行业标准。多年来，工程师们一直相信 DCA 能够准确、轻松地测量数字通信波形。Keysight N1092A/B/C/D/E DCA-M 采用了 N1000 和 86100 示波器大型机采集系统的高性能元件以及 861XX 和 N104X 插件模块的光纤和电气通道硬件，从而在此基础上构建了这一传统。

小巧的外形，非常适合两种制造

和研发应用

与使用模块创建波形分析系统的 86100D 和 N1000A 不同，N109X 是完全集成的仪器，外形小巧。

低噪声、高灵敏度校准的光学参考接收器（符合行业标准容差）可用于多模和单模，从而创建了具有非常高动态范围的测量系统。电气通道提供 30 GHz 和 50 GHz 带宽。

控制 N1092A/B/C/D/E

有三种方法可以控制 N109X 系统

使用 USB 电缆直接连接到 N1092A/B/C/D/E 的 PC

使用 USB 电缆连接到 N1092A/B/C/D/E 的 86100D 或 N1000A 主机。（然后可以通过GPIB或LAN控制大型机）

对于自动化测试系统环境，控制 N1092A/B/C/D/E 的最简单和首选方法是通过局域网将主测试系统 PC 连接到低成本的现代 PC。FlexDCA 接口驻留在第二台 PC 上。然后第二台 PC 通过 USB 连接到 N1092A/B/C/D/E。这消除了现有测试系统 PC 与 N1092A/B/C/D/E 硬件之间的大多数兼容性问题，并可以大大简化将 86100D 系统转换为 N1092A/B/C/D/E 系统的过程。

N109X 用户界面和作系统与 86100D 和 N1000A 的现代 FlexDCA 接口相同。用户提供的运行 N1010A FlexDCA 软件的 PC 通过简单的 USB 2.0 或 3.0 连接控制 N1092A/B/C/D/E。

系统设置

以下准则是连接到 N109X 并运行 FlexDCA 接口以进行单通道设置时的 PC 要求：

Intel I3 处理器或更高处理器，配备 4 GB 内存

Windows 7（32 位或 64 位）

对于并行测试设置（多台仪器或多通道）：

Intel I5 或更高版本，配备 8 GB 内存

Windows 7（64 位）

系统控制器和 PC 之间的通信 API 是 SCPI over LAN，可以是 VXI-11 或 HiSlip。如果使用NI-VISA或IO库与GPIB仪器通信，则切换到SCPI/LAN非常简单。需要注意的是，无需进行任何 USB 编程。这一切都由FlexDCA接口处理。

选项

高级功能

N1092D-IRC型 脉冲响应校正，提供理想的通道响应

N1092D-FS1型 快速采样率

N1092D-PLK 图案锁定触发硬件

校准文件

N1092D-C0C 校准证书

N1092D-英国6 带有测试数据的商业校准证书

参考接收器选择

编号 N1092D-168 25.78 Gb/s TDEC 滤波器

编号 N1092D-206 额外的 20.625 Gb/s 滤波器

编号 N1092D-280 25 至 29 GBaud 滤波器

硬件配置

N1092D-30A 30 GHz 放大

N1092D-40A 放大，40 GHz

固定节点锁定的软件许可证

N1092D-200型 增强的抖动分析软件，固定永久许可证

编号 N1092D-201 高级波形分析软件，固定永久许可证

编号 N1092D-300 高级幅度分析/RIN/Q-Factor，固定永久许可证

编号 N1092D-401 高级眼图分析软件，固定永久许可证

编号 N1092D-500 生产力包和 TDEC 测量，固定永久许可证

N1092D-9FP型 PAM-N 分析软件，固定永久许可证

N1092D-SIM卡 InfiniiSim-DCA 波形转换软件，固定永久许可证

N1092D-EFP Flex Eye - 独立通道采集和控制，固定永久许可证

N1092D-TFP IEEE TDECQ 分析，固定永久许可证

触发器和时基

N1092D-LOJ 低抖动时基

N1092D-机顶盒 标准时基
