产品概述

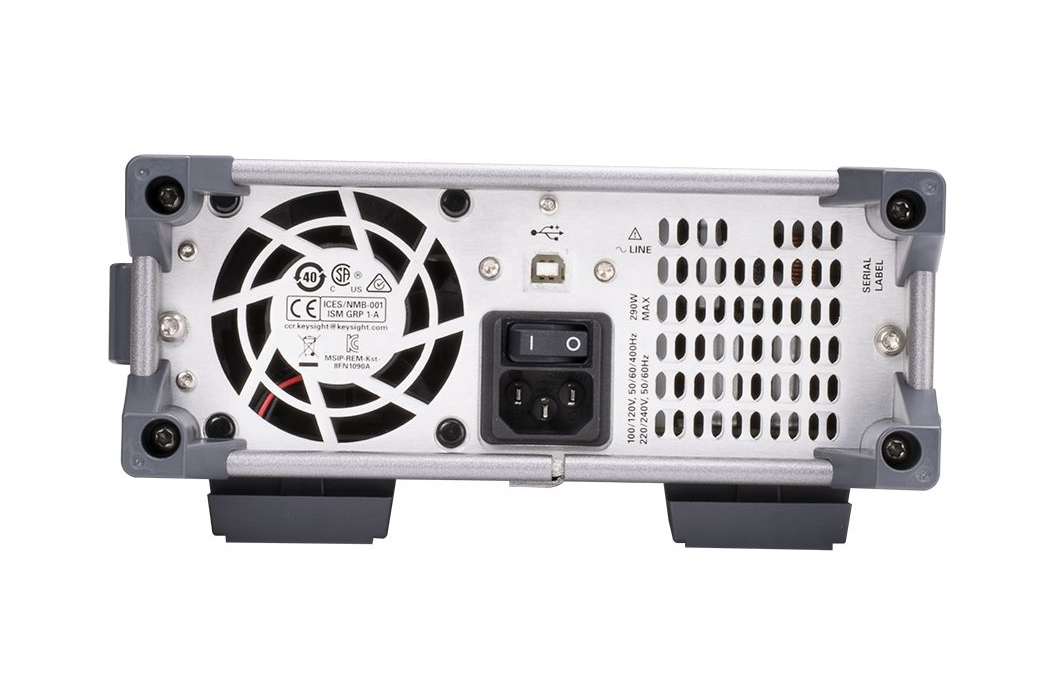

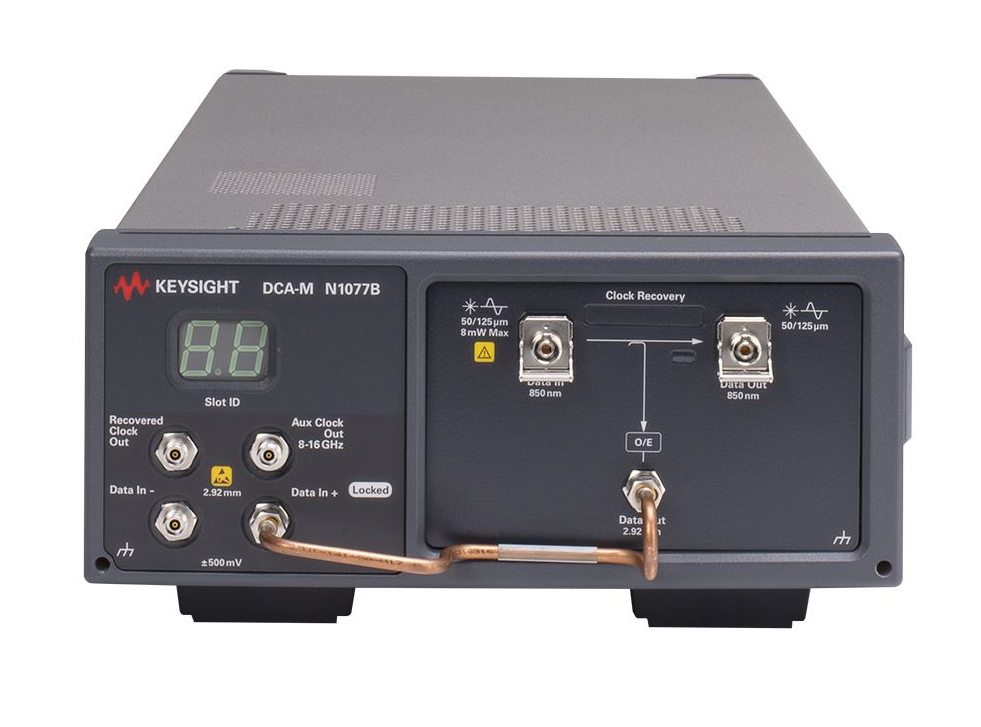

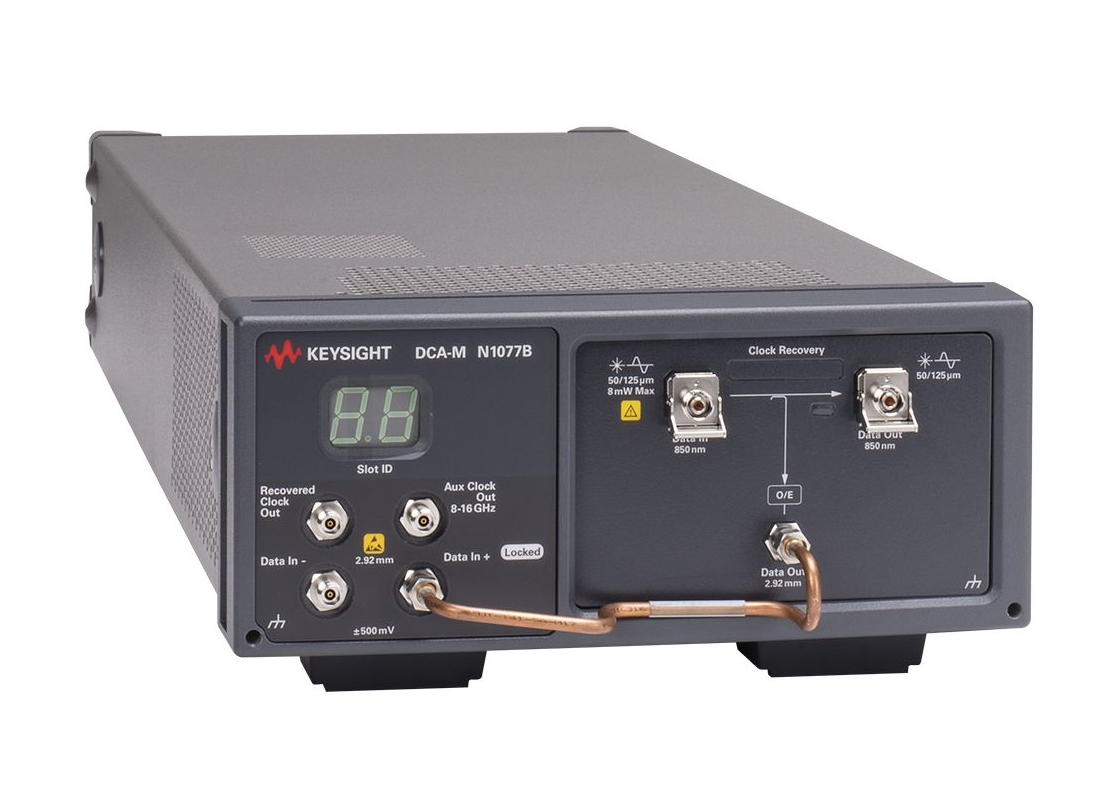

是德科技N1077B光/电时钟恢复模块是一款高性能测试解决方案，支持64GBd多模/单模光信号和电信号的时钟恢复，工作范围125MBd至64GBd，兼容PAM4/NRZ调制格式。该模块提供符合行业标准的时钟恢复功能，是高速光通信系统研发和验证的理想工具。

突出

125 MBd 至 64 GBd 数据速率范围（连续），适用于电气和光学 NRZ 和 PAM4 数据信号

符合标准的时钟恢复（“黄金 PLL”），峰值和环路带宽可调至 20 MHz

使用内置均衡器锁定降级信号（“闭眼”）（选件 EVA）

使用抖动频谱分析（选件 JSA）深入了解抖动的根本原因

使用N1010300A FlexPLL 应用软件和 N1081PLCA PCI Express PLL 测试应用执行合规的 PLL 带宽和峰值测量

包括什么：

USB 电缆（用于连接到 DCA-X 大型机或用户提供的 PC）

电源线

N1076B/7A/7B/8A DCA-M

光钟和电钟数据恢复解决方案

介绍

对于光学和电波形分析，N1076B 电时钟恢复高达 64 GBd，N1077A 光/电时钟恢复高达 32 GBd，N1077B 光/电时钟恢复高达 64 GBd，N1078A 光/电时钟恢复高达 64 GBd 提供时钟恢复解决方案。

N107x 系列用户界面和作系统与 N1000A 和 86100D 的现代 FlexDCA 接口相同。用户提供的运行 N1010A FlexDCA 软件的 PC 通过简单的 USB 2.0 或 3.0 连接控制 N107X。

电气和光时钟恢复解决方案

是德科技时钟恢复解决方案提供广泛的数据速率范围，是计算机、数据通信和通信标准的许多发射器和接收器测试设置的理想选择。是德科技电气时钟恢复解决方案为电气不归零 （NRZ） 和脉冲幅度调制 4 电平 （PAM4） 信号提供时钟恢复功能。

• 支持NRZ和PAM4信号

• 集成的O/E和时钟恢复设计

• 光分路器：集成或外部 - 用户提供

• 超低残余随机抖动< 100 fs RM

• 抖动频谱分析 （JSA） 功能

• 黄金锁相环 （PLL） 可实现合规作

Keysight Technologies， Inc. 光/电时钟恢复将电时钟恢复与放大的光电 （O/E） 转换器集成在一起，使其能够同时用于电气和光学应用。提供可选的集成光分路器，可简化设置并提高易用性。

所有型号均包括可调环路带宽和可选峰值，并提供高灵敏度和低固有抖动性能，确保最佳测量精度。可选的抖动频谱分析 （JSA） 功能可深入了解低频抖动的大小和分布，这有助于排除抖动过大的根本原因。

从闭眼中恢复时钟：N1076B、N1077B 和 N1078A 电子时钟恢复包括两个电气输入上的集成可变均衡器，以实现闭眼。

PLL 和抖动频谱分析

使用是德科技 FlexPLL 分析软件（N1010300A 信号完整性软件包）对锁相环 （PLL） 带宽/抖动传输进行快速、准确和可重复的测量。N107x 可配置为抖动接收器，可与精密抖动源（如是德科技 M8000 系列误码率测试解决方案）结合使用，以创建 PLL 激励响应测试系统。预配置了 PCI Express® 批准的 PLL 带宽一致性测试，并可自动生成报告。

时钟恢复有什么作用？

时钟恢复接收输入数据（或时钟）信号，使用锁相环 （PLL） 电路锁定该信号，并输出恢复的时钟。恢复的时钟可用作示波器或 BERT 的时序参考。

标准通常规定环路顺序、带宽和峰值，所有这些都决定了输入信号上将出现在恢复时钟上的抖动量（也称为抖动传递函数，或JTF）。用户可以配置FlexDCA图形用户界面（GUI）来调整这些参数，并确保符合标准的时钟恢复（通常称为“黄金PLL”）。

为什么要使用时钟恢复？

标准合规性

为了符合 IEEE 802.3 以太网、光纤通道或光互通论坛 - 通用电气接口 （OIF-CEI） 等标准，在执行抖动、眼图宽度和/或眼图高度等测量时必须使用时钟恢复。

无时钟设备

使用时钟恢复的另一个原因是，当被测设备 （DUT） 未提供时钟或触发信号，但需要时钟来触发示波器或 BERT 中的错误检测器时。

电子时钟恢复

N1076B 对高达 64 GBd 的电信号提供仪器级时钟恢复。可调节的环路带宽和峰值可确保符合标准的时钟恢复能力。N1076B 通过 USB 连接连接到 N1000A 或 86100D DCA-X 主机或运行 N1010A FlexDCA 软件的独立 PC。

高速应用的精确时钟恢复：

• 从高达 64 GBd 的数据流中恢复时钟（N1076B 选件 264）

• 支持 NRZ 和 PAM4 信号类型

• 可承受小输入信号

• 提供辅助时钟输出信号，固有随机抖动低至 100 fs RMS，以实现精确测量。用于连接 N1000A DCA-X 精密时基 （PTB） 输入

• 可选的抖动频谱分析（选件 JSA）功能提供了对抖动的额外洞察，并允许用户使用“理想”时钟恢复模型执行抖动测量

• 通过 USB 2.0 接口连接到 N1000A DCA-X 或 PCLOOP
