产品概述

是德N1060A精密波形分析仪提供50/85 GHz带宽选项，支持高速光通信测试需求。具备高精度时域和频域分析能力，适用于400G/800G及更高速率光模块的研发验证与生产测试，助力实现精准的信号完整性分析。

突出

波形分析的模块化便利性

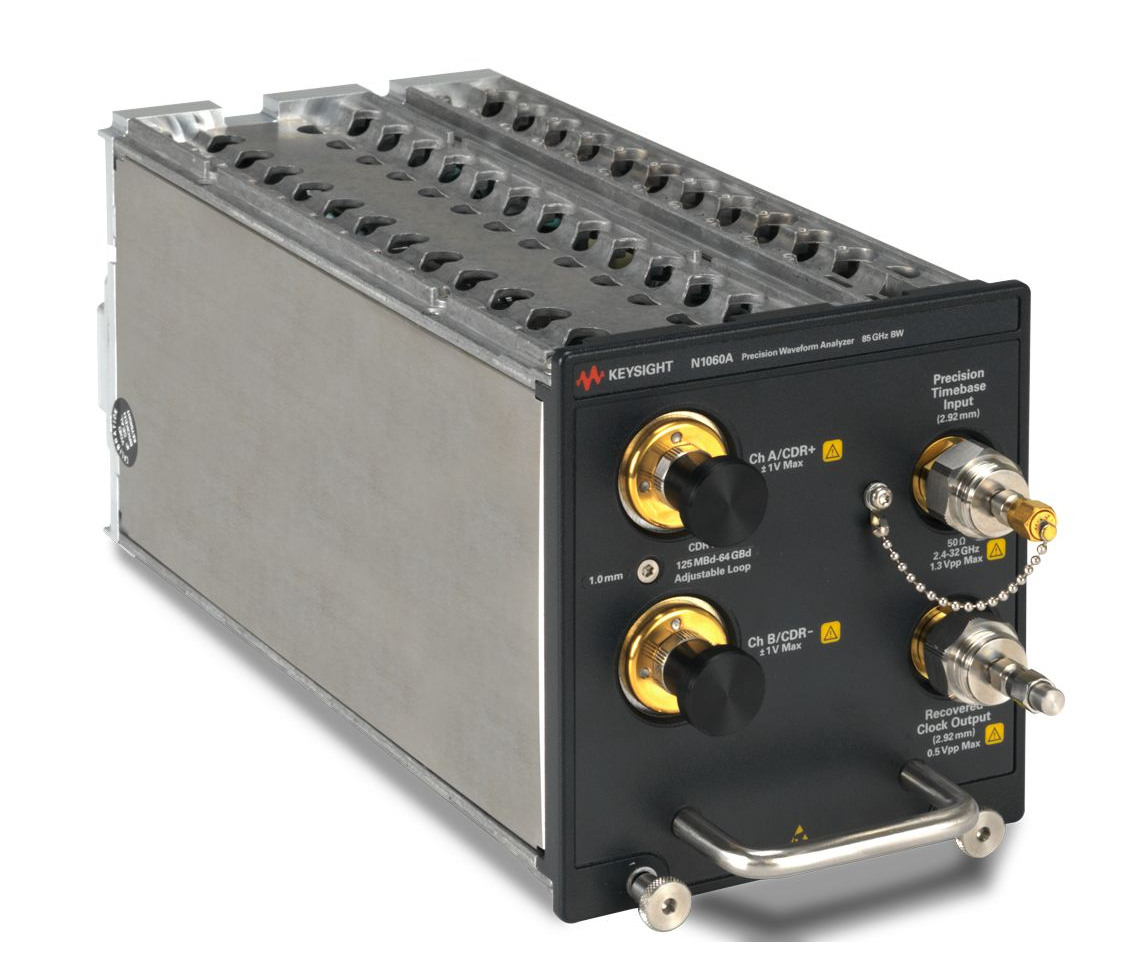

Keysight N1060A 精密波形分析仪是一款与 Keysight N1000A 大型机兼容的数字通信分析仪 （DCA） 模块。与是德科技的所有 DCA 模块一样，N1060A 提供了广泛的配置和性能选项，可互换示波器解决方案的带宽和时钟恢复数据速率。

具有高仪器性能的增益裕量：带宽高达> 90 GHz，残余抖动低至45 fs，可调节时钟恢复峰值和环路带宽

使用抖动频谱分析和软件时钟恢复仿真等分析工具缩短验证时间

通过仪器灵活性缩短开发时间

享受简单的单连接“无触发”作，集成时钟恢复数据速率高达64GBd （112 Gb/s）（NRZ 和 PAM4）和集成拾取

介绍

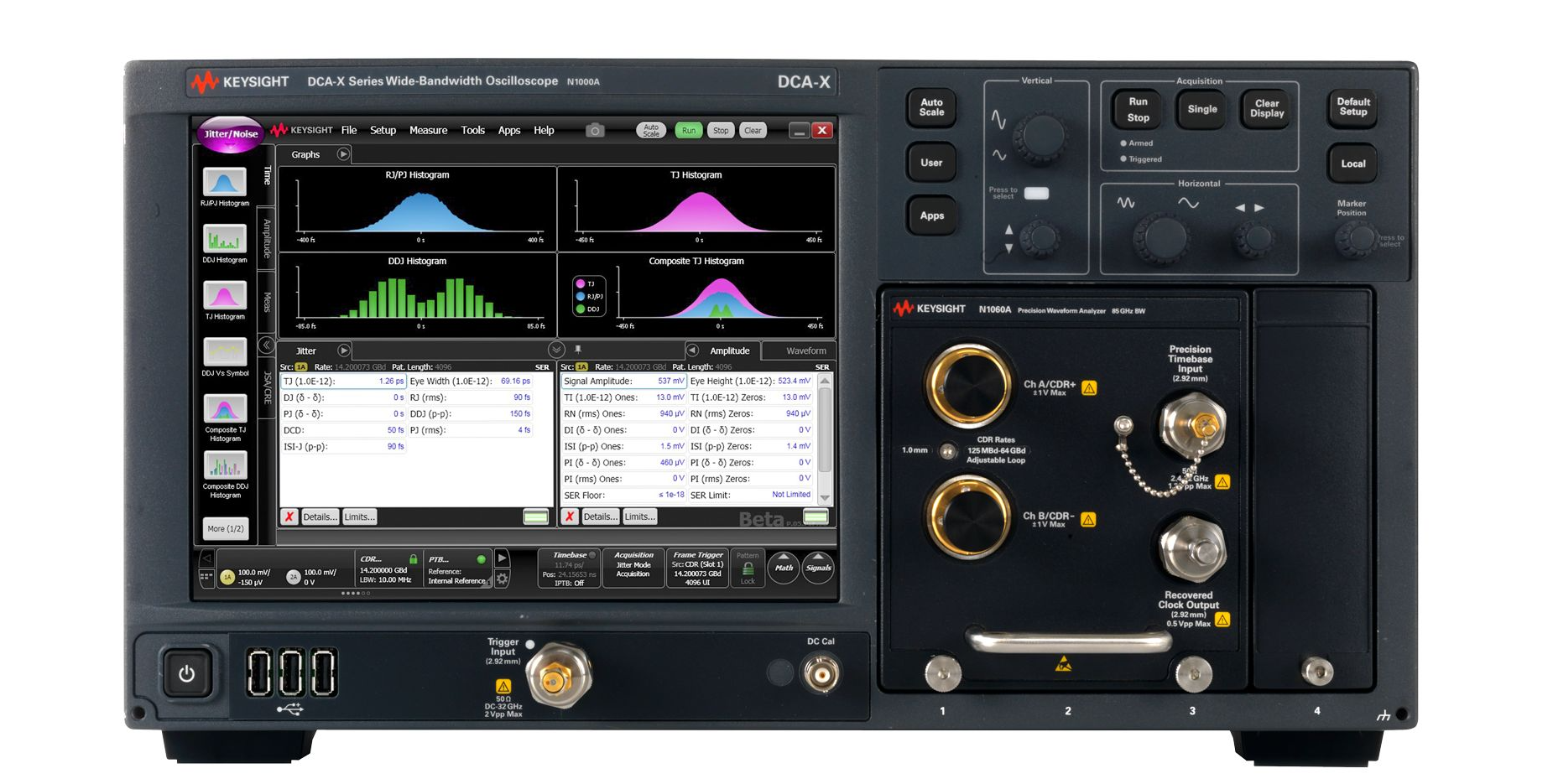

N1000A DCA-X

N1000A DCA-X 可同时在多达 16 个通道上对 50 MBd 至超过 80 GBd 的高速数字设计进行精密测量。应用包括光收发器设计和生产测试、电气 ASIC/FPGA/IC 设计和表征、串行总线表征，以及通过通道、电缆和 PCB 的 TDR/TDT 和 S 参数测量进行测量和故障排除。N1000A 用户界面和作系统与 PC 上的 DCA-M 模块（通过简单的 USB 2.0 或 3.0 连接）和 N1010A FlexDCA 的 FlexDCA 接口相同。

N1002A DCA-M 优化控制器

N1002A DCA-M 优化控制器是一款机架式 PC 控制器。在测试 800G 和 1.6T 模块以及执行 25/53 GBd PAM4 OER、OOMA 和 TDECQ 等测试时，将 N1002A 与 FlexOTO 和 FlexDCA 软件结合使用，可最大限度地提高测量思量并最大限度地缩短设置时间。当使用多个 DCA-M 示波器和时钟恢复模块时，N1002A 解决方案以最有效的方式在多个 DUT 夹具之间共享 DCA-M 示波器，从而最大限度地提高硬件利用率。

数字通信分析仪解决方案

是德科技提供完整的数字通信分析仪解决方案，可与 DCA-X 结合使用或与 DCA-X 一起使用，包括时钟恢复、独立数字通信分析仪 （DCA-M） 和软件。有关是德科技整个 DCA 系列的完整信息，请参阅以下其他有用文档：

- 是德科技 DCA 宽带宽示波器系列手册 （5992-3301ZH）

- Keysight DCA 系列 FlexDCA 采样示波器软件技术概述 （5992-3319CN）

- Keysight N1000A DCA 宽带宽示波器系列配置指南 （5992-3372CN）

- Keysight DCA 系列时钟数据恢复解决方案数据表 （5991-1620ZH）

- Keysight N1090A （5992-3655EN）、N1092A/B/C/D/E （5992-3886EN） 和 N1094A/B （5992-3700EN） DCA-M 光学和电气采样示波器数据手册。

- 是德科技 FlexOTO 光学测试优化软件和解决方案宣传单 （3123-1111CN）

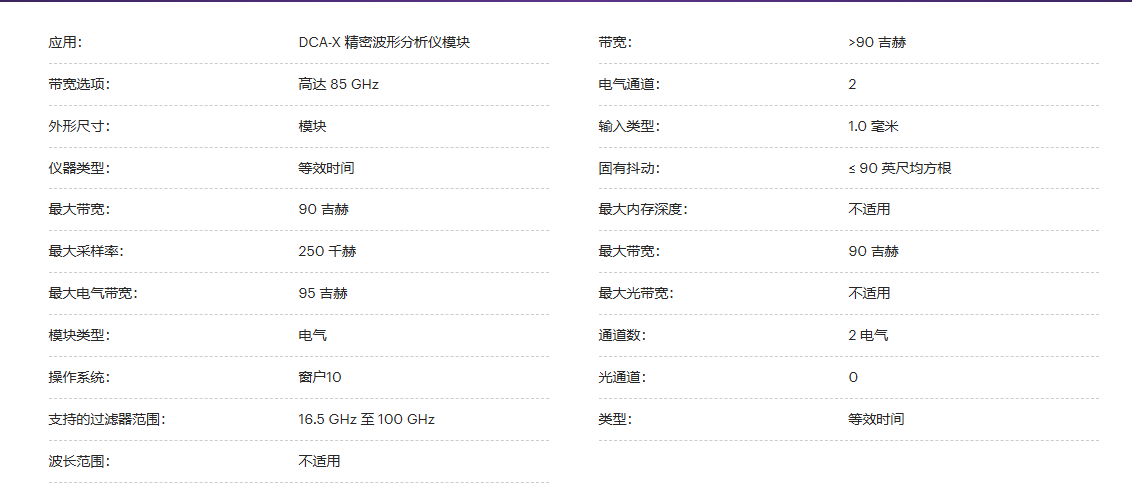

N1000A DCA-X 规格

一般说明

注意：所有规格都描述了在 +10°C 至 + 40°C 温度范围内的保证性能（除非另有说明）。这些规范适用于温度稳定后，在最终设置配置中连续运行 1 小时后发生，并且自校准有效。许多性能参数通过频繁、简单的用户校准得到增强。

注意： 规格描述了保证的性能。特性提供了有关仪器功能和性能的有用且无保证的信息。特征以绿色斜体印刷。

选项

带宽

型号 N1060A-050 两个 50 GHz 通道

编号 N1060A-085 两个 85 GHz 通道

校准文档

N1060A-英国6 带有测试数据的商业校准证书

时钟恢复

型号：N1060A-216 支持的输入速率：125 MBd 至 16 GBd

编号 N1060A-232 支持的输入速率：125 MBd 至 32 GBd

N1060A-264型 支持的输入速率：125 MBd 至 64 GBd

辅料

N1060A-A1F 两个 1.0 母头转 1.0 母头适配器

N1060A-CA1型 电缆对，1.0mm - 1.0mm

N1060A-CA2型 匹配电缆对，2.4mm - 2.4mm 24 英寸

N1060A-DC2型 两个直流模块，2.4mm 16V 50KHz - 50GHz

编号 N1027A-1C1 电缆，组件同轴 1.85MM M/M，67GHz，100mm

N1060A-DC8 两个直流模块，1.85mm 16V 700KHz-67GHz
