2.5 GHz（可升级）

4 个模拟通道

将 3 种仪器合二为一：示波器、逻辑分析仪和协议分析仪

每通道内存 20 Mpts 捕获更多数据，可升级至 1 Gpts

通过 20 GSa/s 采样率和 InfiniiScan 高级触发查看更多信号细节

通过最广泛的合规性、协议和分析应用扩展您的测量能力：串行协议、FPGA 动态探头、抖动分析，包括 EZJIT、MATLAB 等

包括什么：

四个 N2873A 500 MHz 无源探头

探头附件袋（安装在仪器背面）

是德科技 I/O 库套件

本地化电源线

前面板盖

键盘、鼠标和手写笔

示波器硬盘上的用户指南和程序员指南

核心特点

1. 高带宽与采样率

2.5 GHz 带宽（可升级），满足高速信号测量需求。

20 GSa/s 实时采样率，确保高精度捕获瞬态信号和快速边沿。

2. 深存储与多通道支持

每通道 20 Mpts 存储深度（可升级至 1 Gpts），长时间记录波形而不丢失细节。

4 个模拟通道 + 16 个数字通道（选配），支持混合信号分析。

3. 三合一集成功能

示波器：高精度模拟信号测量。

逻辑分析仪：数字信号时序分析（需搭配逻辑探头）。

协议分析仪：支持多种串行协议解码（如 I²C、SPI、USB、PCIe 等）。

4. 高级触发与分析能力

InfiniiScan 高级触发：支持复杂触发条件（如脉宽、欠幅、串行协议触发等）。

EZJIT 抖动分析：快速评估时钟和串行信号的抖动性能。

MATLAB 集成：支持自定义信号处理与分析。

5. 广泛的合规性与应用支持

预装多种合规性测试软件（如 DDR、USB、以太网等）。

支持 FPGA 动态探头，实时调试嵌入式系统。

标配附件

4 × N2873A 500 MHz 无源探头（高精度信号采集）。

探头附件袋（安装在仪器背面）。

Keysight I/O 库套件（方便远程控制与自动化测试）。

本地化电源线、前面板盖。

键盘、鼠标和手写笔（便捷操作）。

用户指南、程序员指南（预装于示波器硬盘）。

在线服务指南（Keysight.com 获取）。

典型应用

高速数字设计（DDR、SerDes 信号完整性分析）。

串行总线调试（USB、PCIe、SATA 协议解码）。

电源完整性测试（纹波、噪声、瞬态响应测量）。

嵌入式系统开发（FPGA、MCU 混合信号调试）。

总结

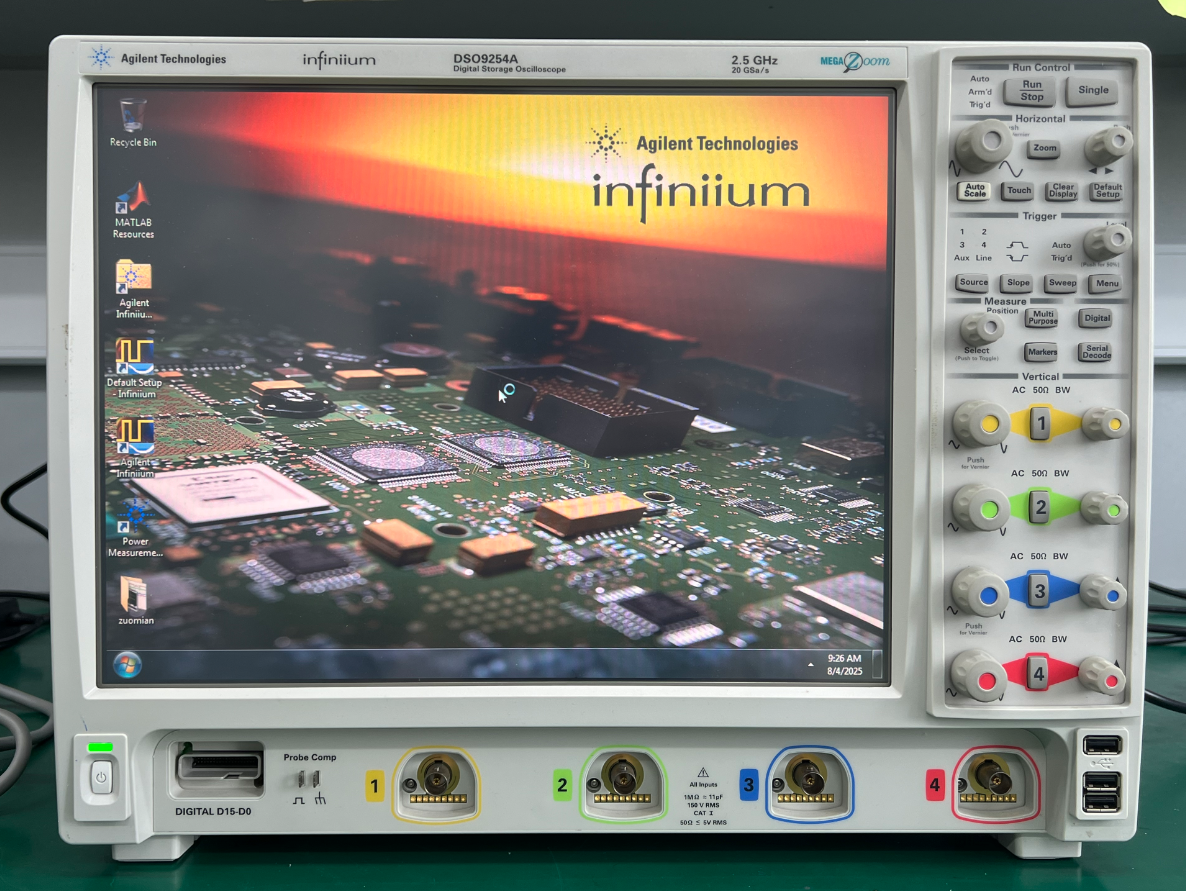

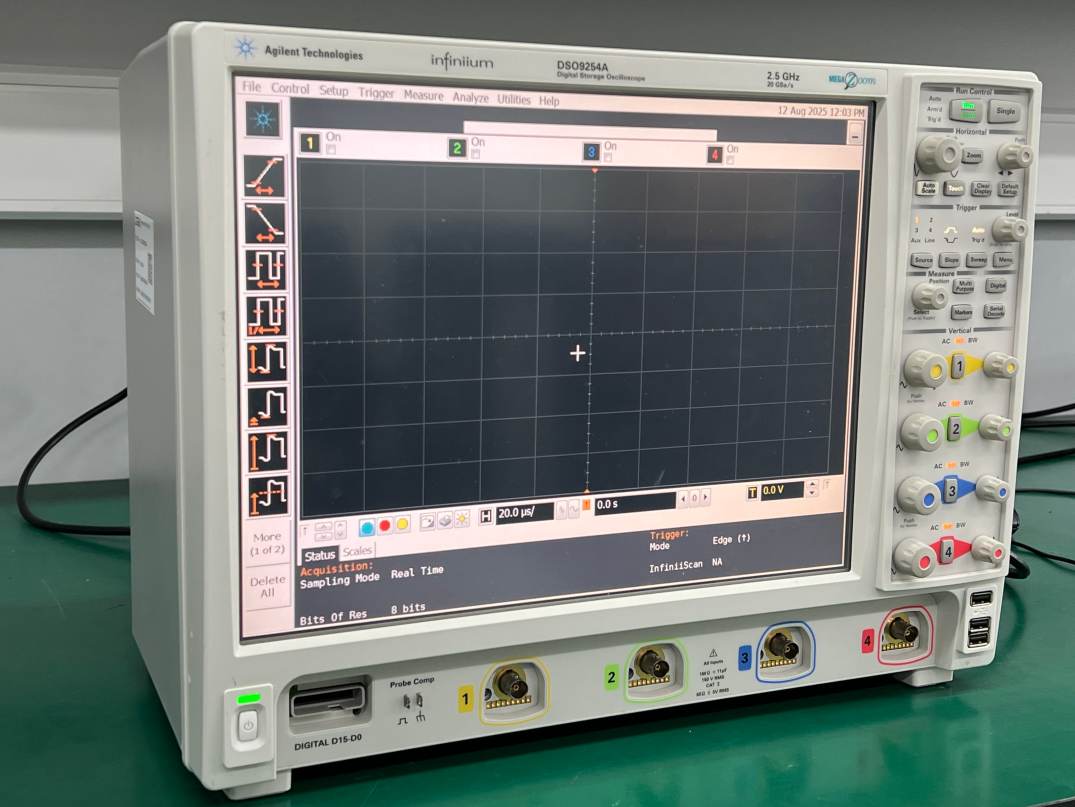

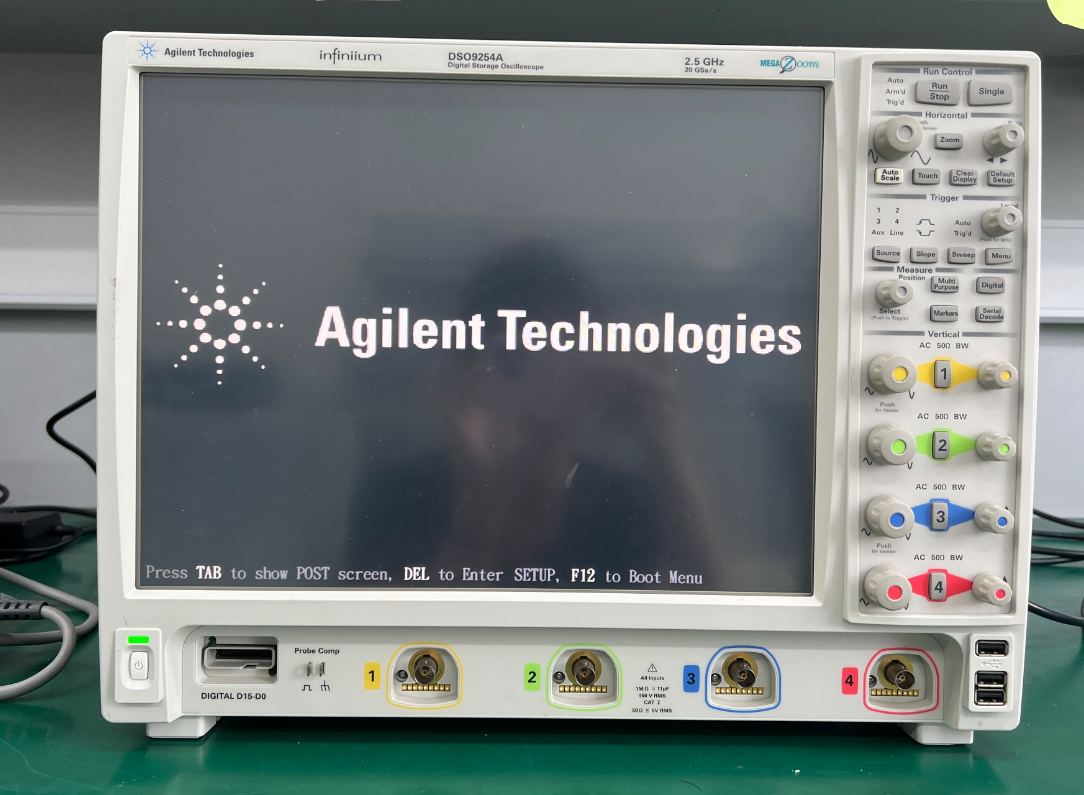

DSO9254A 凭借其高带宽、深存储、三合一集成功能及丰富的分析工具，成为高端测试领域的理想选择，适用于研发、认证和生产测试，帮助工程师快速解决复杂电路与系统问题。
